HyperWorks 三大前處理密技公開

Q1 ： 若模型中有大量且重複外型的元件，依序逐個進行網格處理會非常耗時，有沒有更快速的方法？
       使用HyperMesh的ShapeAI功能，自動匹配並關聯外型相同的元件。只需對其中一個元件進行網格建構，便可同步至所有關聯的元件，瞬間完成其他所有元件的網格。

Q2 ： 如何在HyperMesh中快速完成六面體網格?

       首先，需要完成幾何區域的劃分(Split)，透過新版HyperMesh 2024操作界面，能快速的完成幾何區域劃分，對於劃分後的幾何實體，HyperMesh能自動判斷六面體網格的可行性，並對於元件做六面體網格劃分。

Q3 ： 如果模型中具有多種類的元件，例如：鈑金件、實體件與次要零件(不須建網格)，有沒有辦法快速地分類出來呢?

       可以使用HyperMesh的ShapeAI功能，此功能除了前述的元件自動匹配的應用之外，也能訓練AI模型來辨識不同類型的幾何，並自動做分類，可以快速輔助用戶做模型管理。

Q4 ： 如何在HyperMesh中快速完成高品質的Shell Mesh？

       可以使用Batch Mesher功能，用戶只需建立網格外型的控制腳本，即可輕鬆控制如孔邊、鄰近邊、法蘭面與導角的網格。此外，Batch Mesher還能提供較工整的網格布局。

Q5 ： 如果模型中的元件眾多，可能需要建立上百顆的螺栓，有沒有辦法快速處理呢?

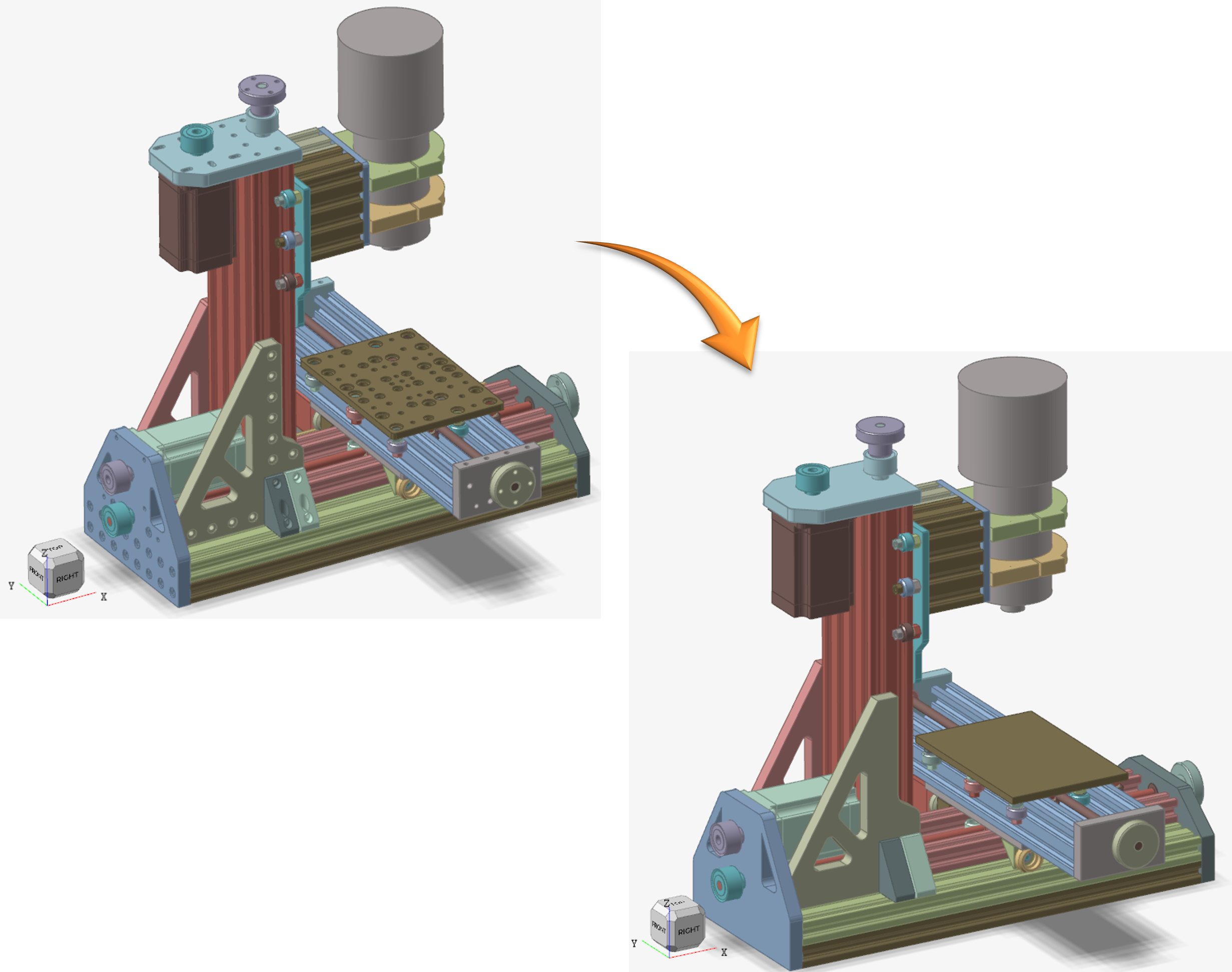

       可以使用HyperMesh的Connector功能。新版HyperMesh 2024中的Connector功能增加了自動螺栓組裝功能，能夠一次完成所有螺孔的組裝，大幅減少組裝時間。如圖一所示。

Q1 ： 對於複雜外型的元件，SimLab有什麼優勢能快速完成高品質的四面體網格(Tetra Mesh)？

       SimLab的網格演算法非常強大，能夠成功處理幾乎所有複雜外型的元件，並且不需要大量手動編輯。SimLab提供一系列的網格控制功能，能夠盡可能滿足用戶對網格外型的控制需求。對於品質不佳的元素，SimLab也提供查詢和自動清除功能，輕鬆優化網格，維持高品質的四面體網格。

Q2 ： 對於設計變更的需求，SimLab有什麼功能可以在不重做網格的建堤下，快速輔助使用者修改元件外型呢?

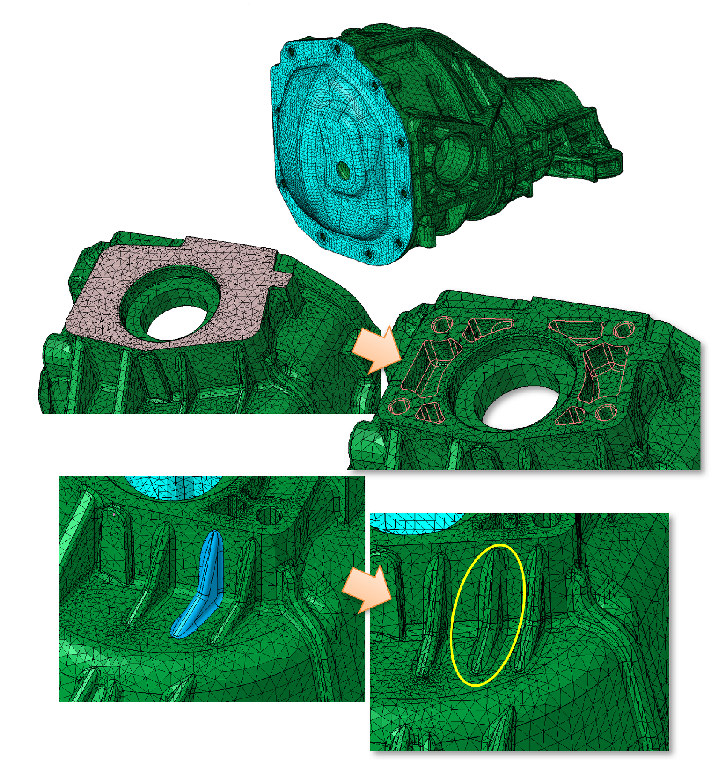

       SimLab具有一系列的基於網格的外型編輯功能，能直接對網格好的元件來增加或是修改特徵，不必整個元件重新網格。如圖二所示。

Q ： 模型中同時有六面體網格(Hex.)與四面體網格(Tetra.)，最佳的前處理流程是什麼？

       我們可以選用最有效率的工具來因應，六面體網格可使用HyperMesh的進行網格建構，快速完成高品質的建模。而四面體網格則匯入到SimLab中，利用其強大且自動地完成四面體建模。

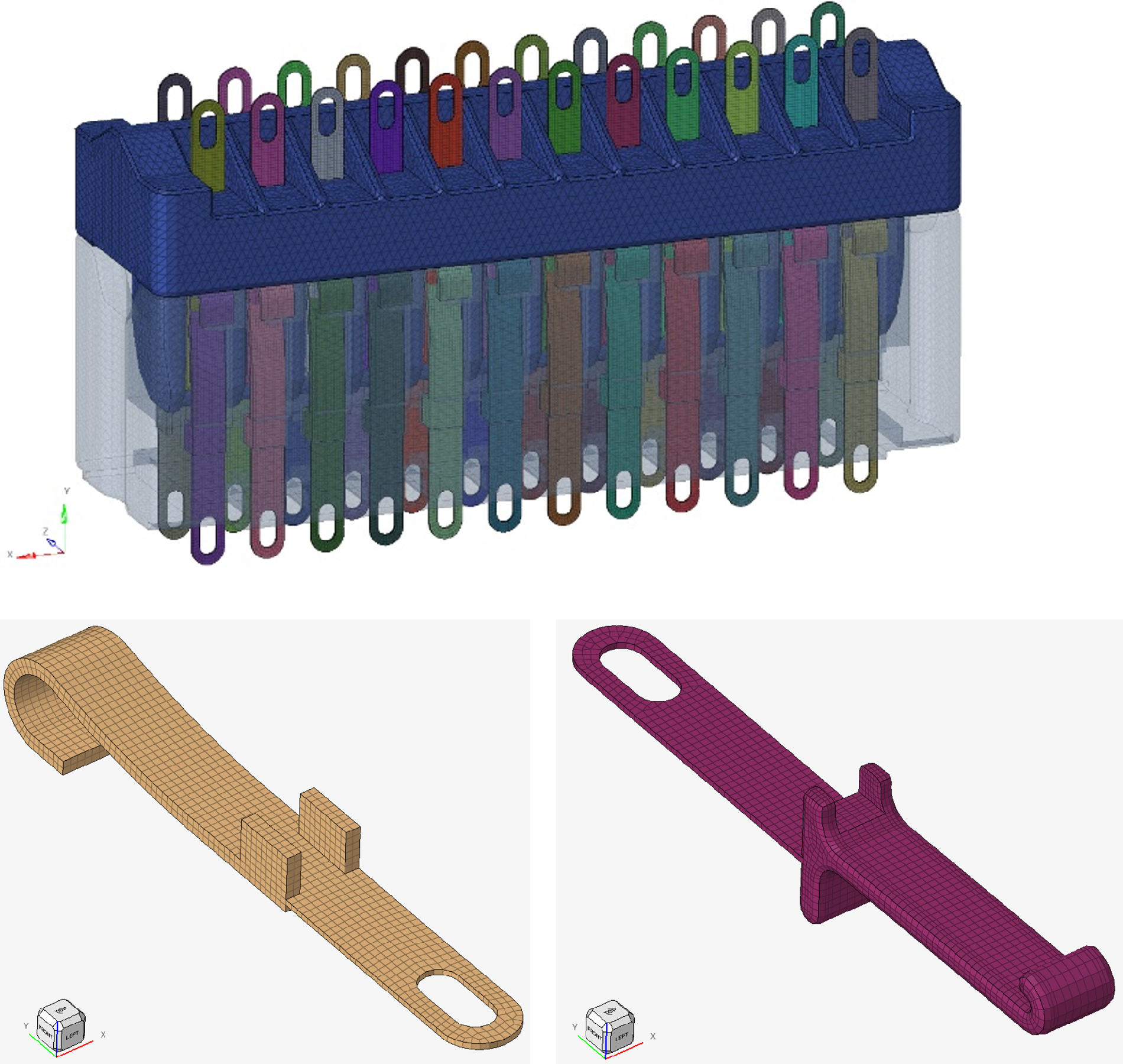

       最後再把SimLab完成的四面體網格匯出，並匯入的HyperMesh中來組合全模型。如圖三所示。

Q：如何快速去除模型中不需要的特整或進行外型修改呢?

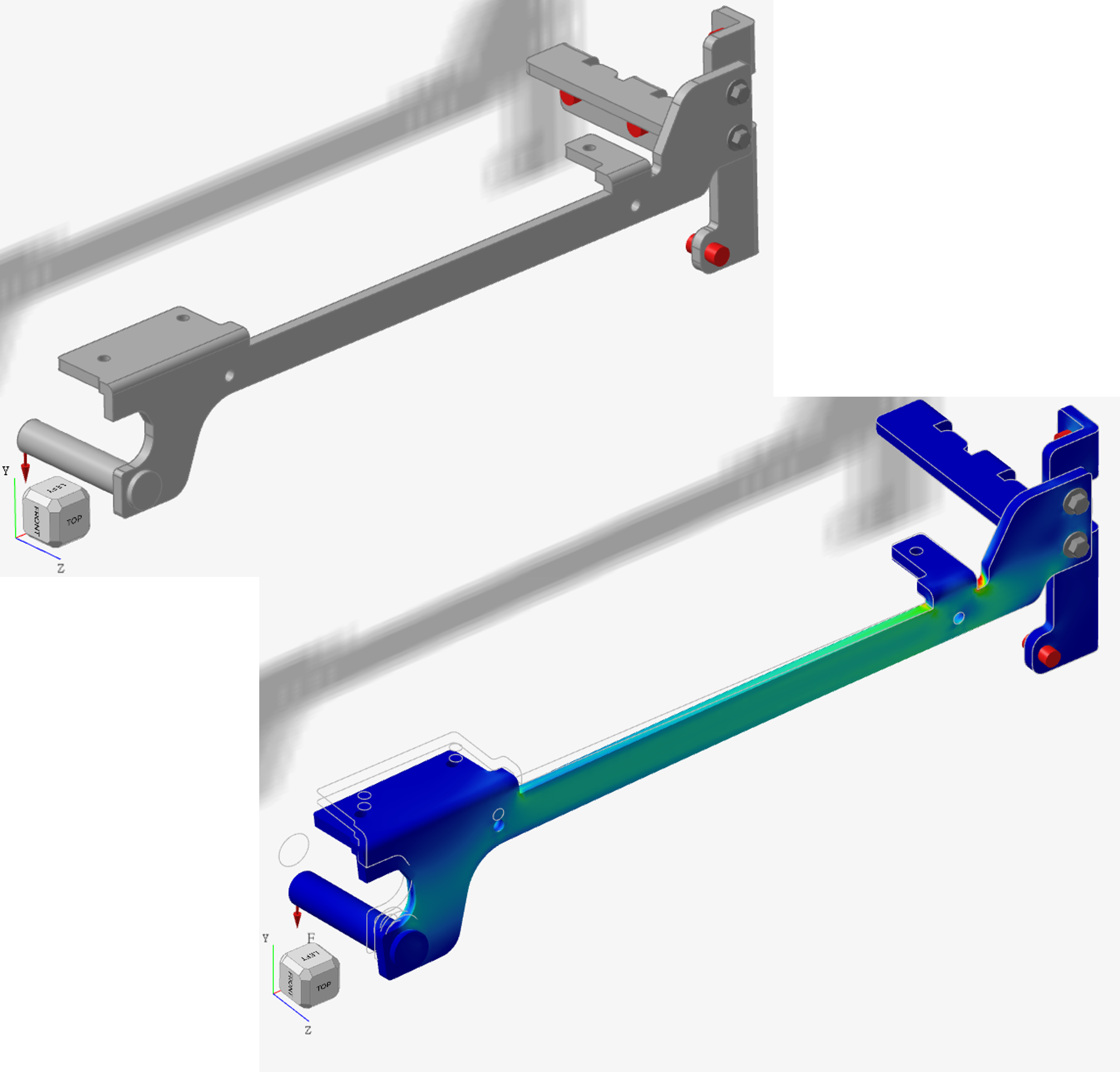

       可以使用Inspire的快速去特徵簡化功能，迅速去除不需要的小特徵，從而簡化模型，或者使用無參數的CAD編輯功能，快速更改元件外型，如圖四所示。

Q：在HyperWorks體系中，有沒有辦法對簡易模型進行快速分析並改良設計後重新分析？

       使用Inspire可以快速完成多元件組裝、邊界條件設定與分析，且無需手動網格，使建模變得非常簡單。此外，由於外型變更容易，重新分析的需求可以輕鬆實現。

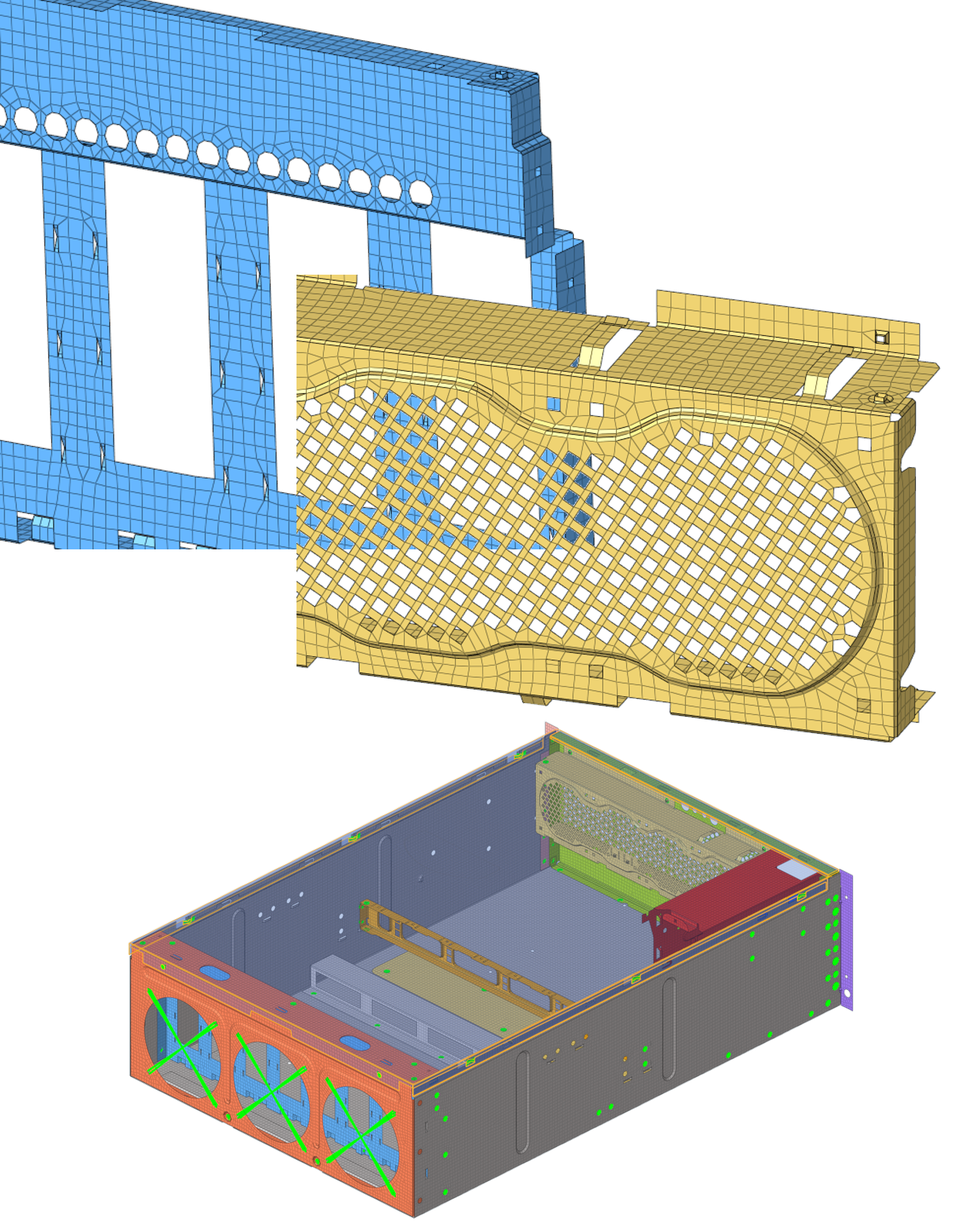

       Inspire的後處理環境操作便利，還提供不同設計結果的比較功能，能清楚地觀察改良對策的效果。如圖五所示。
