輪圈CNS7135

【 法規依據 】

.......依據『CNS7135規範』進行輪圈CAE分析，包含『彎矩疲勞測試』、『滾壓耐久疲勞』與『衝擊測試』。

【 簡介 】

 .......我們透過HyperMesh強大的客製化程式，針對CNS7135規範之測試條件，建立一套全自動化的CAE虛擬實驗室，客戶只要導入輪圈3D CAD進HyperMesh中，就可以一鍵完成CAE建模、材料測定、邊界鎖固以及外力加載，讓過去3~5天才能完成的建模與分析設定，在短短15分鐘內就可進行分析，大大降低CAE工程師的時間與分析設定錯誤的可能。目前此套完整的客製化程式已成功導入國內知名輪圈大廠。

【 流程 】

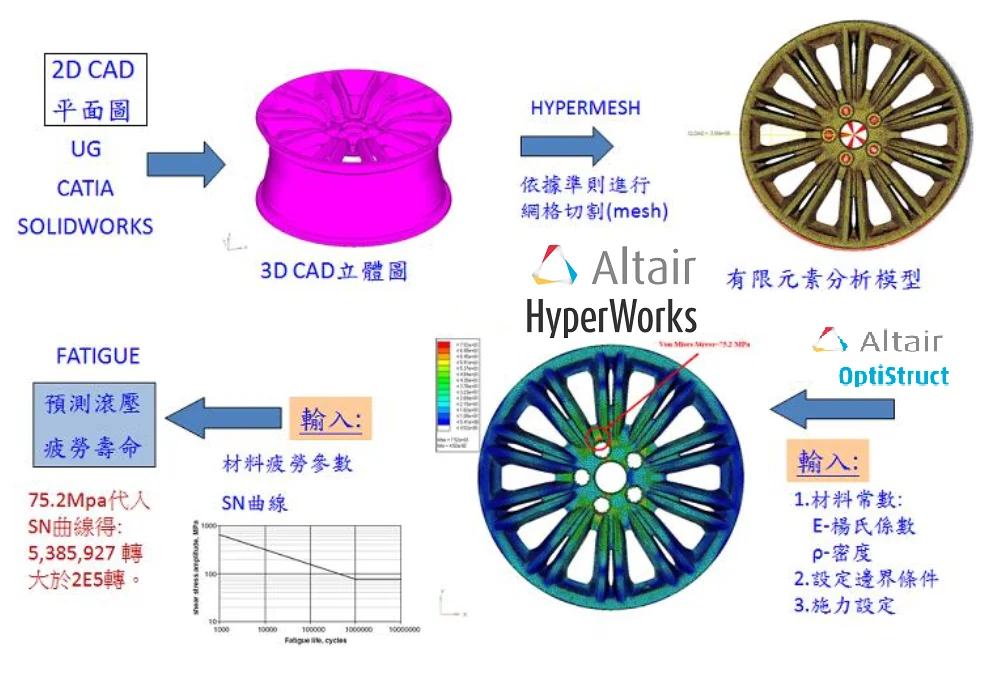

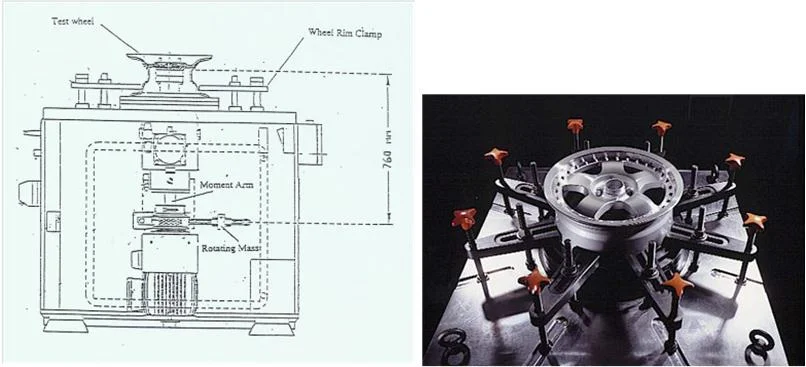

彎矩疲勞測試

.......依據法規計算配置彎矩施力(如下圖所示)，需超過10萬次以上循環施力不產生微小裂紋。

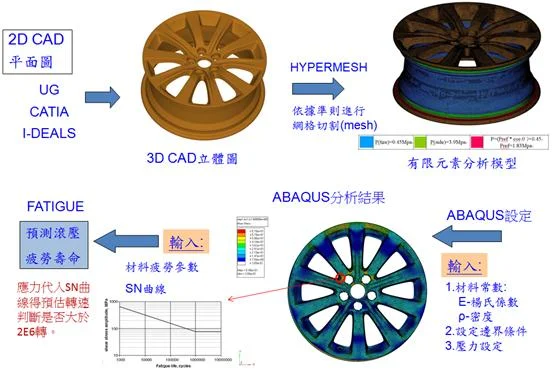

滾壓耐久測試
.......依據法規計算配置下壓力進行輪圈滾動(如下圖所示)，需要超過50萬次以上循環施力不產生任何微小裂紋。

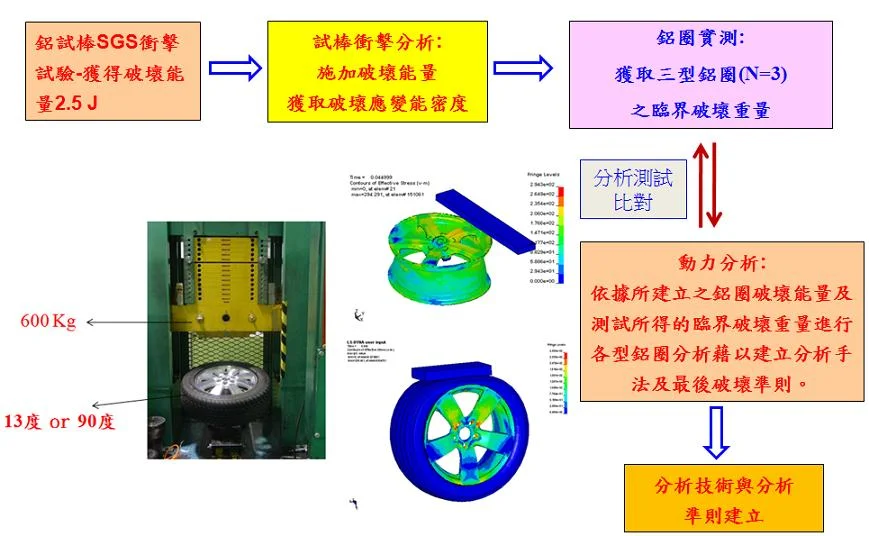

衝擊測試
.......依據法計算重鎚重量以230 ± 2mm高度自然落下敲擊鋁圈(如下圖所示)



【 CAE分析結果 】

【 軟體介紹 】

.......HyperWorks提供全方位的解決方案，包括有限元素建模、線性和非線性分析、參數及拓樸最佳化、CFD、多體動力學模擬、電磁相容性、視覺化和資料管理解決方案。
.......HyperWorks 產品線包含:HyperMesh、OptiStruct、Inspire、SimSolid、HyperStudy、SimLab、MotionSolve、RADIOSS、FEKO、AcuSolve、Activate、Embed…等模擬軟體。
