一般新功能
- Matrix Browser會放在Post功能區，不再是只在Aerospace下拉選單。

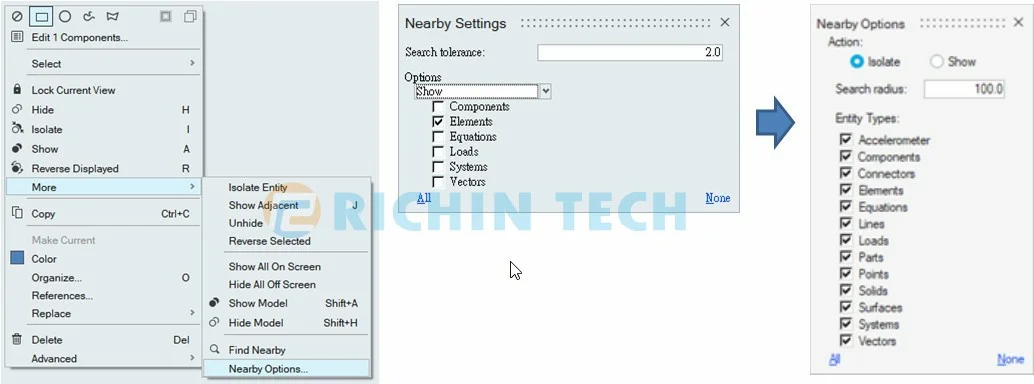

- Nearby可選擇到的entities增多。
Browser新功能

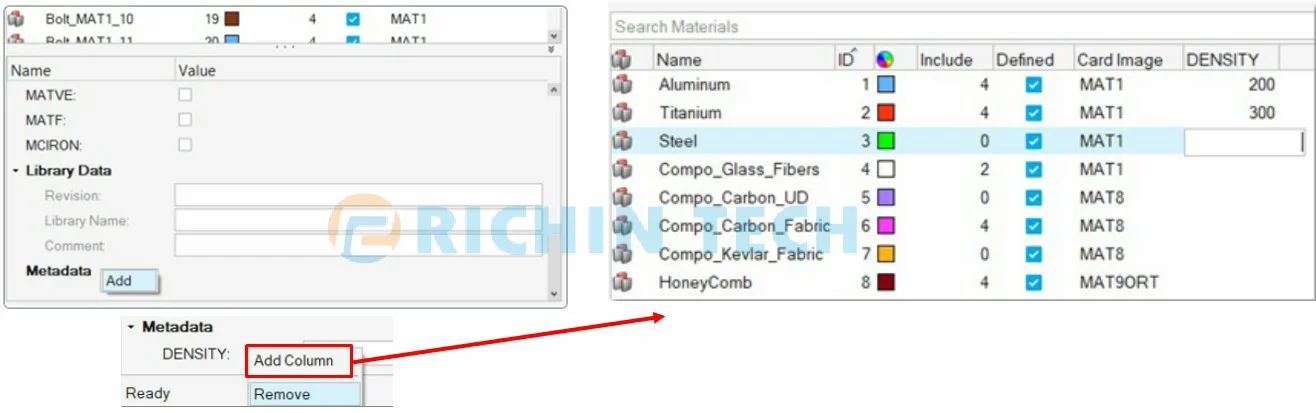

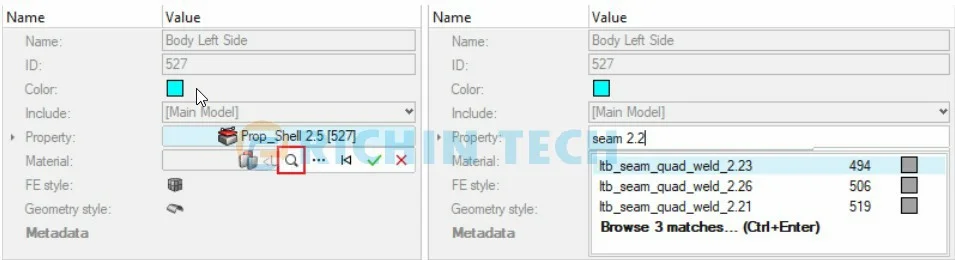

- Add Metadata，可在所有種類entities增加數據功能，支援三種格式: 整數、實數、字串。metadata也支援add column擺放於browser方便比較。
- 但Metadata目前不支援匯出於solver input deck。
Assembly新功能

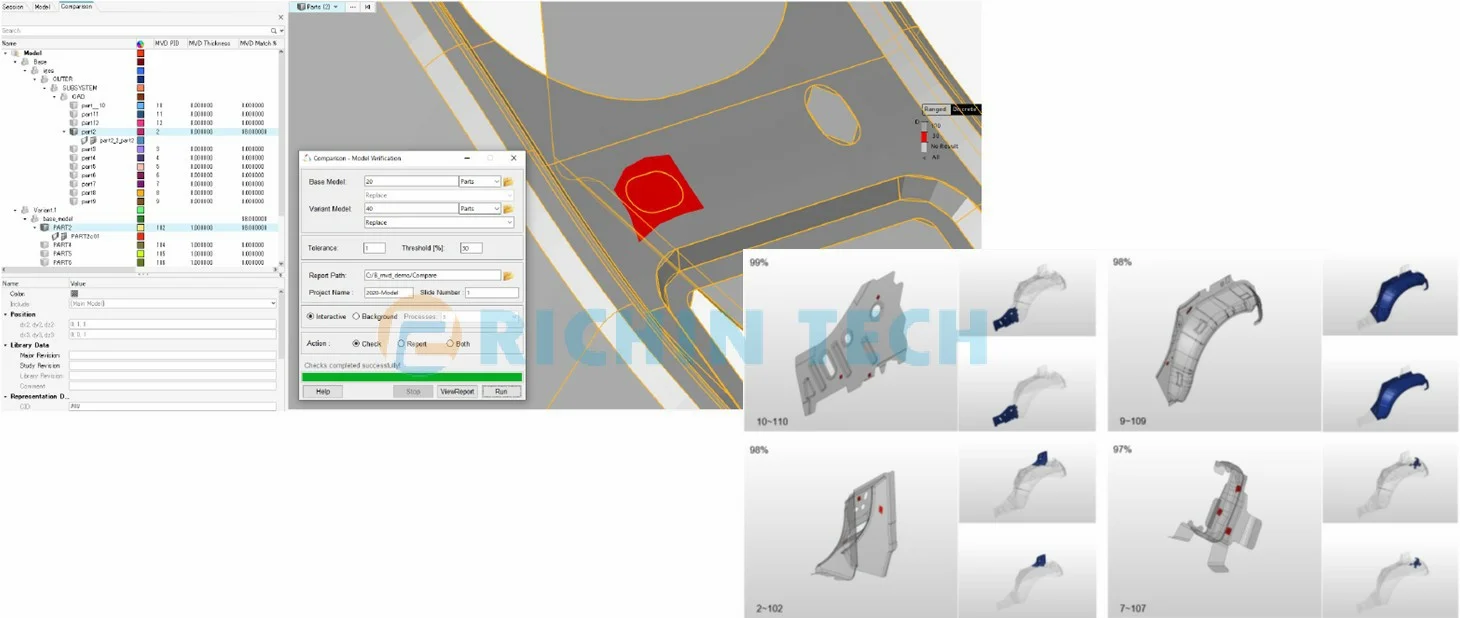

- Comparison功能可直接在畫面上點選比較，並有顏色顯示差異處。
- Assembly區新增Renumber功能圖示。

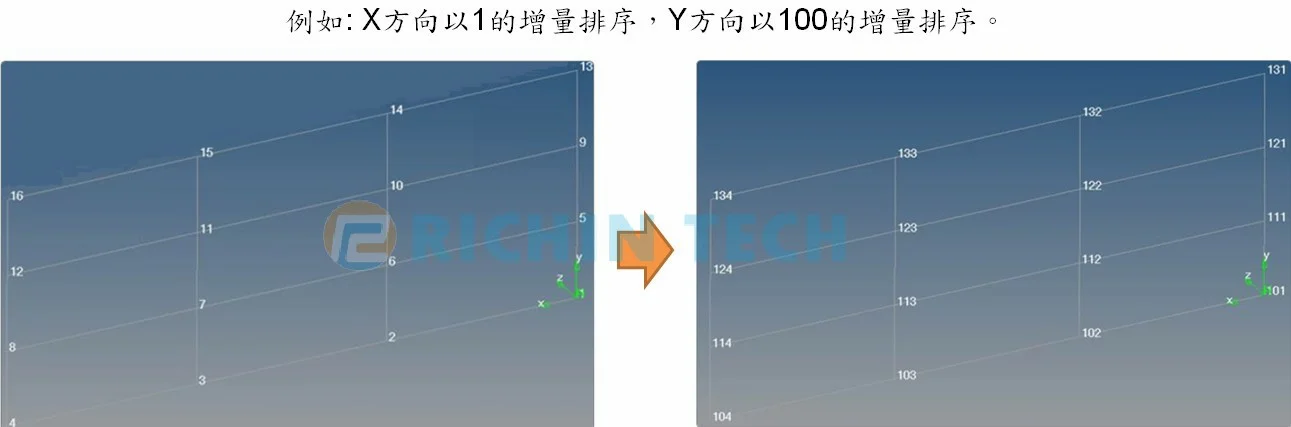

- 新增Spatial ID Manager，可對空間場進行ID增量排序。例如: X方向以1的增量排序，Y方向以100的增量排序。
Geometry新功能
Mesh新功能
- 幾何關聯性設定，可保持與幾何的原始nodes關聯性，網格將不再在編輯時失去幾何關聯性。並有Origin tool，可以查看從幾何體移開的nodes並將它們移回初始位置。

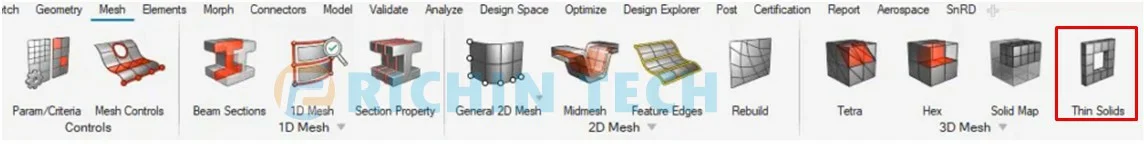

- Thin Solids工具，可在薄實體上生成五面體、六面體網格，例如鈑金實體和厚度相對較小的電子元件。
- Replicate功能可自動偵測 2D-3D元素的share edge縫合。
Morph新功能

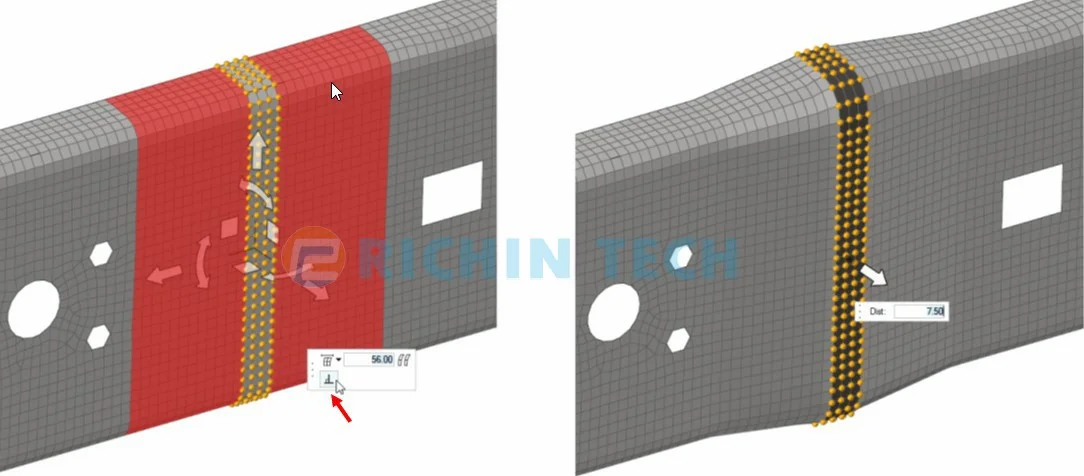

- Free與Proximity morph功能，增加offset normal方式

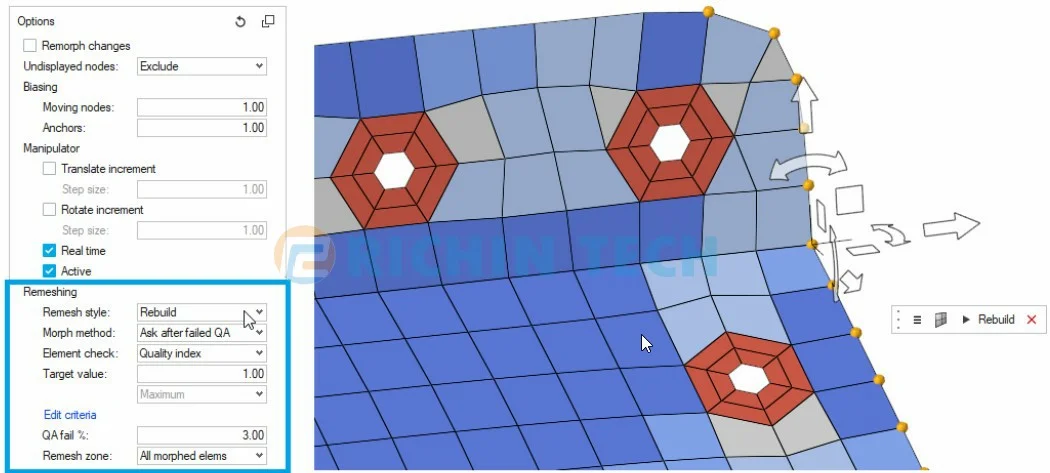

- 在Free, Proximity和Volume morphing，在morph時可監控element quality變化，並可設定是否對受影響元素自動remesh。
Connectors新功能
- 自動建立line connectors，可用於2D幾何或網格。
- 建立實體焊道，可自動Imprint熱影響區。
- Absorb的工作流程，會有獨立的工具列。
Composite新功能
- Ply type可支援以下複材成型方式Unidirectional, Weave, Core, and Filament Wound。

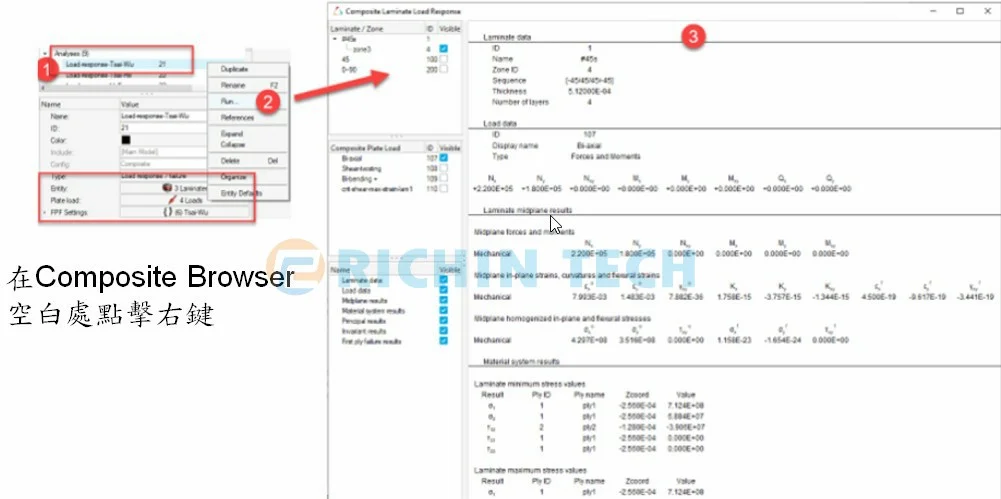

- Composite Stress Toolbox提供經典層理論計算，可評估engineering constants, strength, load response, and first ply failure.
Design Space新功能

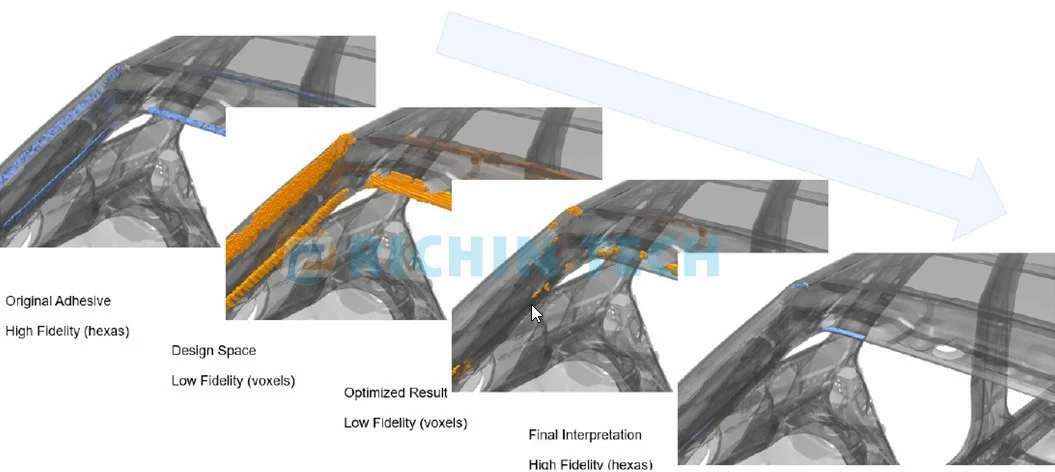

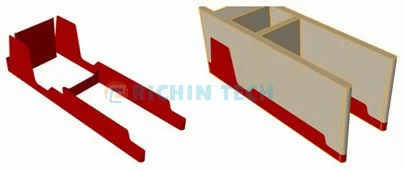

- 增加打膠(Adhesive)的設計空間建模，此工具會自動判斷flange區進行膠的建模。
Design Explorer新功能
- 增加量測類的Response設定，例如兩點之間距離、相對位移變化、相對角度變化等，現已可作為Response。
~ 回頁首 ~

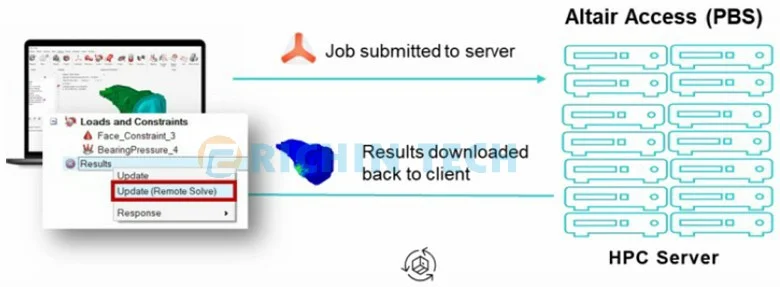

- 新增遠端提交求解功能
- 在樹狀圖中可以直接合併模型
- 對於Mesh Control支援自訂預設參數

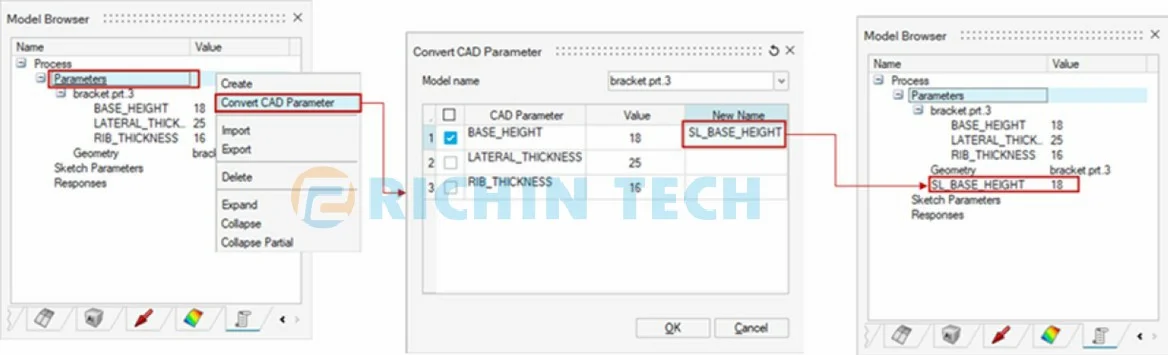

- 可以轉化外部CAD參數為SimLab內部參數

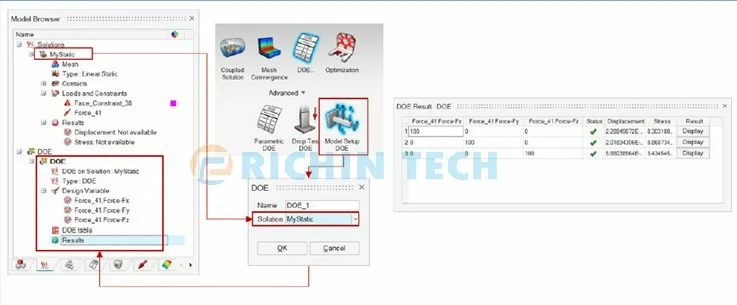

- 在Solution中新增DOE的分析功能
- 新增Auto Sweep的六面體網格生成功能

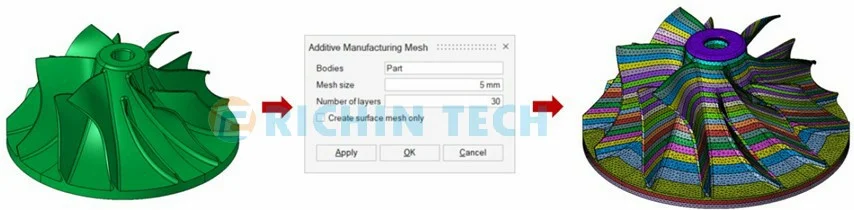

- 新增基層製造網格功能
- 大幅提升OptiStruct的支援完整性
- 新增CAD Base的射出成形分析功能

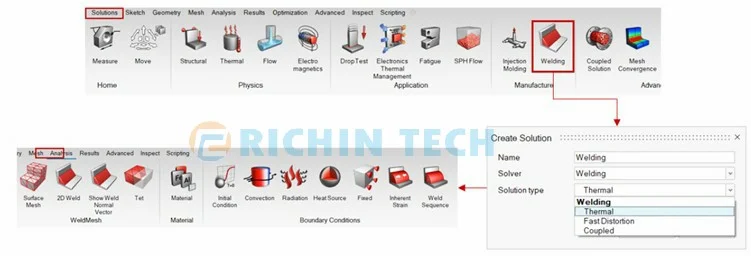

- 新增焊接模擬功能

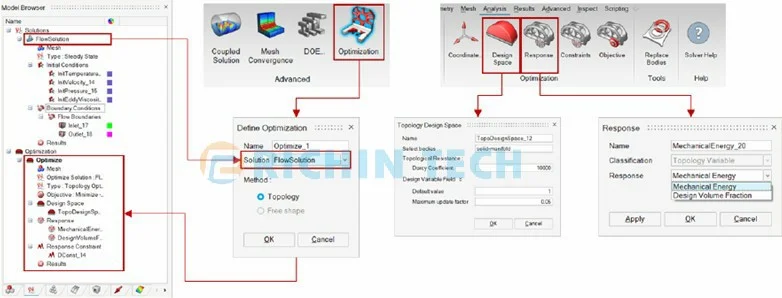

- 新增流道拓樸最佳化功能
~ 回頁首 ~
GUI新功能
分析新功能
~ 回頁首 ~
- 新增電力分析(Electrical Conduction Analysis) 並支援電加熱(Joule heating)的耦合分析
- 暫態熱傳分析新增Temperature Sensor功能此功能能夠感測當下溫度來決定是否要打開/關閉某些熱源， 使溫度能保持在一定的範圍內
- 新增1D墊片(Gasket)元素 墊片元素是只有厚度方向性質的一種元素，現在更增加1D元素的模式，讓等效建模更為便利與迅速
- 非線性重啟分析功能加強與步驟簡化 前一步的所有的模型資訊接被存入一個重啟檔中(.rmdx)，接續的分析步只需要添加RESTARTR指令即可進行重啟分析。
- 改善及新增玻璃破壞模型(/FAIL/ALTER)
- 新增超彈性材料卡片/MAT/LAW111 (MARLOW)
- 新增瓦楞紙/紙材料卡片/MAT/LAW112 (PAPER, XIA)
- 新增鋁合金多孔隙材料卡片/MAT/LAW115，及隨機分佈密度卡片/PERTURB/PART/SOLID
- 新增膠合材料/MAT/LAW116，具彈塑性行為,速率相依性;以及賦予能量或伸長率破壞條件。
- 新增Itetra10=3 in solid properties (/PROP/TYPE14, /PROP/TYPE6)，等同於(/DEF_SOLID) Itetra10=2
- 新增sensors功能：/SENSOR/DIST_SURF，可量測一個節點與面的距離。
- 新增sensors功能： /SENSOR/HIC，藉由加速度量測，可計算輸出HIC損傷值。
- 新增/改善Radioss Solver直接對LS-dyna輸入檔(.K)做運算。
- 半透性介質(Porous Media)有更加真實的物理行為描述
- 流道拓樸最佳化
- 增強的AcuSolve/EDEM耦合計算：可計算噴霧累積的水分。增強不規則粒子計算能力。

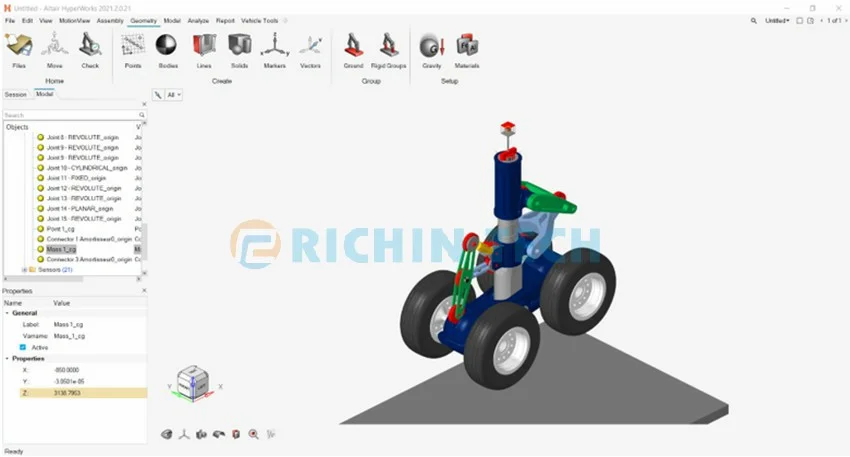

- MotionView現在合併於HyperWors介面下 「開始」目錄下選擇 「HyperWorsk 2021.2 MV」即可開啟
- 參數名(variable name)現在可以跟標籤名一樣接受更改了
- 新增剛體群組(Rigid Group)功能 用法同Inspire Motion，可將多個零件綁定成一個剛體群組(一起移動)
- 新增MotionView至Vortex-Studio轉譯器
- 新增車輛模組可考慮空氣動力因素 在Car/Small Truck 模組下可以考慮迎風、側風力、下壓力、抬升力以及搖晃與偏轉等風力係數。
- 新增加輪胎測試任務精靈 任務精靈包含以下分析：
- Lateral slip
- Longitudinal slip
- vertical loads
- CD-Tire之使用權限現在可直接從Altair Licensing獲得

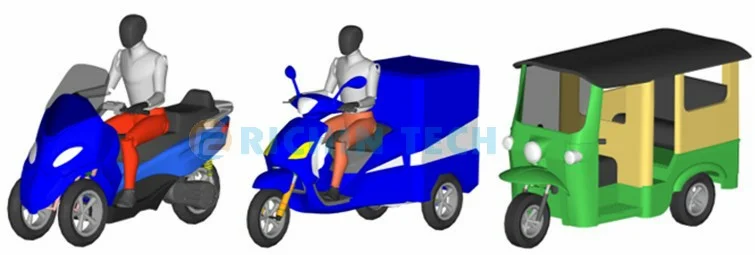

- 新增電動重機(Electric Sport Bike)範例模型
- 新增三輪機車範例模型
- 新增接觸疊代功能(Contact Iteration) 接觸疊代功能可以降低接觸力的雜訊，使用範圍包含3D Mesh表面、解析面(analytivally Surface)、2D曲線皆可
- 新增襯套元素(Bearing Elements) 傳統上襯套必須透過連接器(Joint)或者Bushing的來實現，現在可以直接選擇襯套的模式即可，在目前的Beta版中，包含下面是四種基本襯套模式：
- Deep Groove Ball Bearings (DGBBs)
- Angular Contact Ball Bearings (ACBBs)
- Cylindrical Roller Bearings (CRBs)
- Tapered Roller Bearing (TRBs).
~ 回頁首 ~

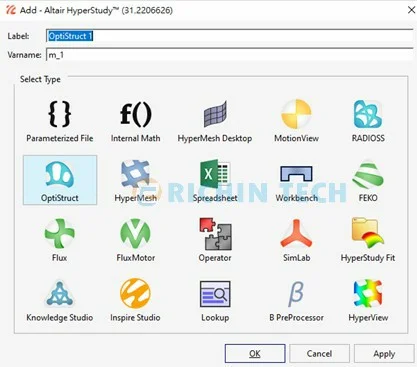

- 可直接支援OptiStruct FEM檔，不需預先做參數編輯
- 可直接支援Radioss rad檔，不需預先做參數編輯
- 可以將各任務指定到不同的群組資料夾
- 將變數連接到其本身時，產生的循環引用能提早檢查出
- File Assistant可支援多個Subcase
- 使用擬合模型時，對於該模型提供每個響應的精度等級
- 對於最佳化分析，能在計算完成後增加與提取響應而不需再提交求解
- 支援節點應力計算，求解器input檔必須要設定應力結果輸出在Corner or Grid，目前不支援二階元素。
- 應變壽命(EN)計算支援以應變做為輸入，FE result必須要輸出應變結果。
- Damage與Life結果可以被scale。
- Load history的資訊現在可以被export至*.xml檔的內容，而不是只記錄路徑。
- Load map的repeat欄位可輸入非整數值。
- Ansys的結果檔，現在可支援振動疲勞計算。
建模新功能
- Choke的資訊可藉由reference surfaces取得，reference surfaces可由模具幾何提取，或指定任一表面。
- 網格工作帶區域(包含choke特徵)，採用hypernesh進行網格(triangular prism)，新版改善了批量網格參數(batch meshing process)。
分析新功能
- 工作帶優化分析工具可進行收斂參數調整(maximum correction iterations and the acceptable tolerance)
- Zener-Holloman parameter新增溫度補償應變率功能(temperature-compensated strain rate)，可更方便繪製自然對數結果。

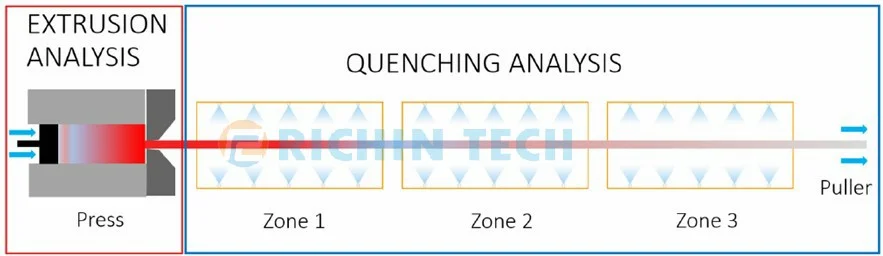

- 擠出與焠火程序已可連結分析：擠出邊界條件可直接作為焠火的初始條件(profile temperature and grain size)。
FSW分析新功能

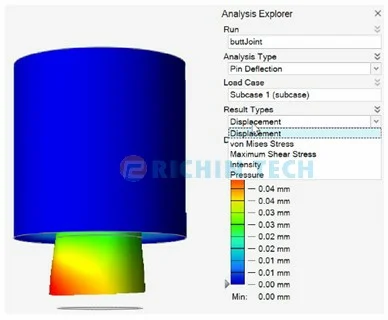

- 加工頭(Pin)變形分析可直接由inspire FSW後處理輸出，不需要另外執行opistruct分析。
Extrude舊版問題解決
- 全域座標拘束錯誤建立於局部座標系統問題。
- 增加移除特徵線的選項於布林運算功能。
- 修正對稱模型輸出不對稱結果。
- 修正非擠出部分(Dead Cycle)的熱傳遞。
~ 回頁首 ~

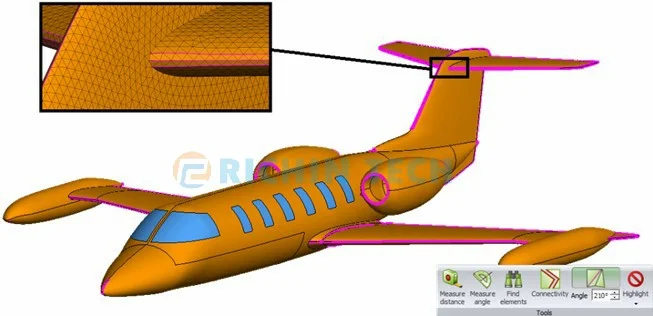

.......此功能會凸顯元素間角度超過設定值的元素邊緣，主要在「平面UTD」法求解的模型上搭配使用，因角度對邊緣光學效應來說是一個重要參數。預設情況下，元素間連接角超過210˚，該連接邊緣會被視為衍射邊緣，而非平滑或漸變曲面關係
.......原本收斂性的確認採用預處理後線性方程系統的偽殘差，改用真實殘差可獲得更好回饋值並避免過早收斂情況。FEM/MoM和FEM/MLFMM混和求解求解器都已經調整，相較舊版本精度保持接近或更佳

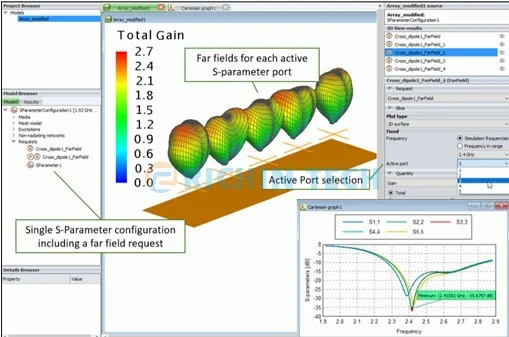

.......能夠獲得S參數循環加載時，各個port excitation和負載組合對應的遠場值、近場值與電流值等
.......-現可將多個孔隙之場結果合成單一近場等效源並做為source
.......-近場等效源與假想接收天線現可定義多頻率和工作頻率
.......-改進FEM line port的誤差分析品質與自適應網格收斂結果
~ 回頁首 ~

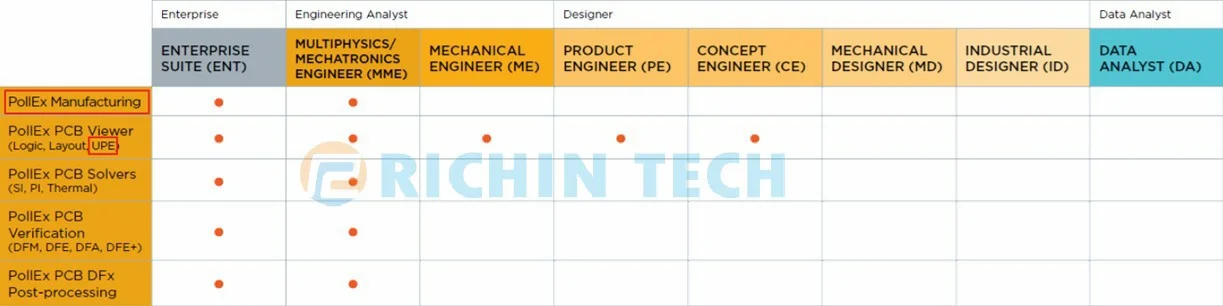

授權點數
- 新增PollEx MFG項目(見標題列下第一列)，30 Altair Units點數
- 變更PollEx Basic項目(見標題列下第二列)，UPE介面開啟時佔用10/30 Altair Units點數
- 新增SI Explorer，可執行pre-layout分析，在各設計流程諸如零件選擇、材料添加、疊構建立與網路拓樸創建時驗證設計
- SI Explorer可建立模型執行pre-layout分析，包含
.......-疊層結構
.......-通孔模型
.......-傳輸線模型

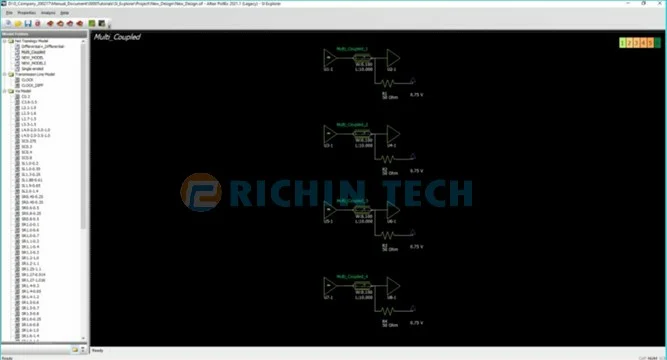

.......-網路拓樸(單端、差分、多重耦合)
.......-波形
.......-眼圖
.......-網路參數

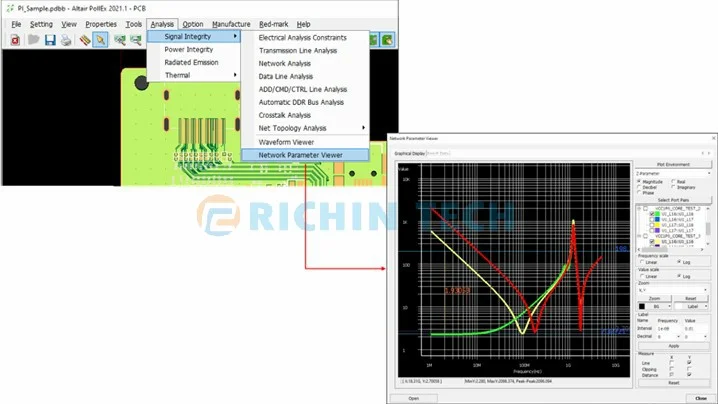

- 新增於網路參數viewer中顯示S/Y/Z參數功能
在PollEx SI中開啟從各種條件中萃取的S/Y/Z參數，能進行比較和測量

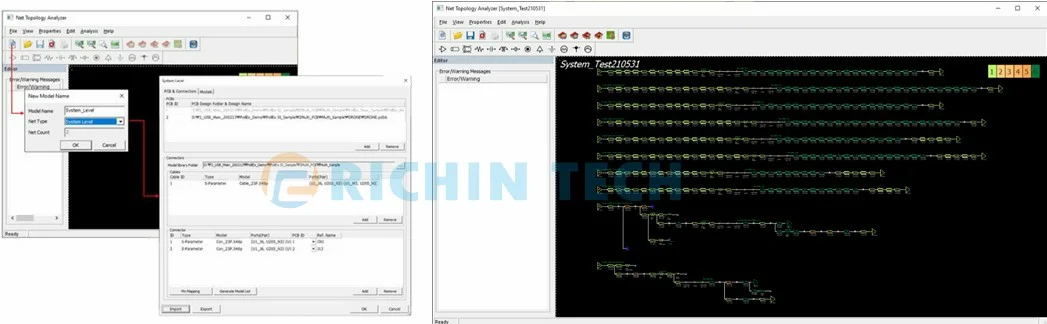

.......透過此功能可實現多PCB間的多層級架構與分析**2021.1版本僅提供單網路分析(單端、差分對)，多重網路拓樸分析將於未來版本完備

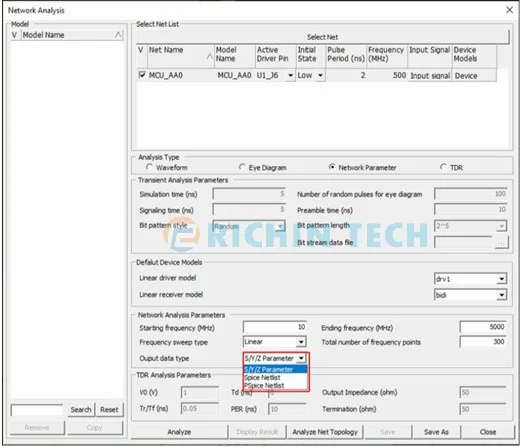

.......於網路參數分析功能選取、計算並輸出結果
.......-以S/Y/Z參數形式顯示網路分析結果
.......-網路分析結果以Spice網路表相容格式輸出
.......-網路分析結果以PSPICE網路表相容格式輸出

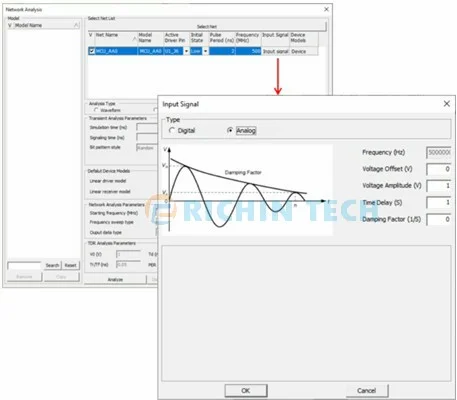

.......執行網路分析時可以類比波形如正弦波做為刺激
-現可透過網路串聯設定差分對
-Hole Through Pad中新增 ”Pad Measure Base” 項可設定焊盤與阻焊層重疊區域
-Copper Connected Pad中新增 ”Checking Type” 選項可選擇連接之銅導線寬比或裸銅面積比

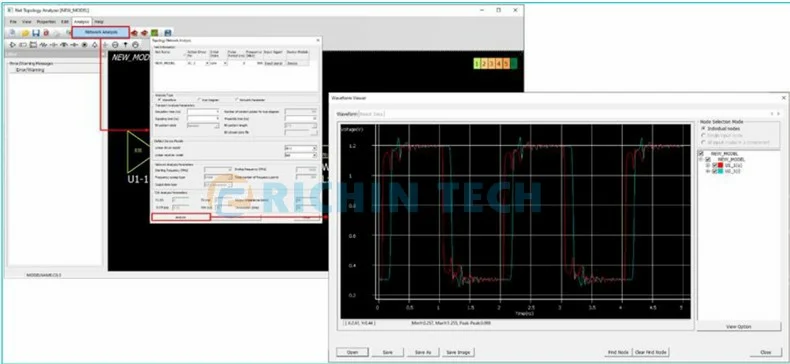

-新增TDR網路分析功能，能夠分析由整個網路結構的驅動級所看到的阻抗波形
**此功能在2021.1版本尚無法考慮多重反射，並將在下一版本完備
-熱分析現不只可分析主動元件發熱，還能考慮線路焦耳熱的熱效應

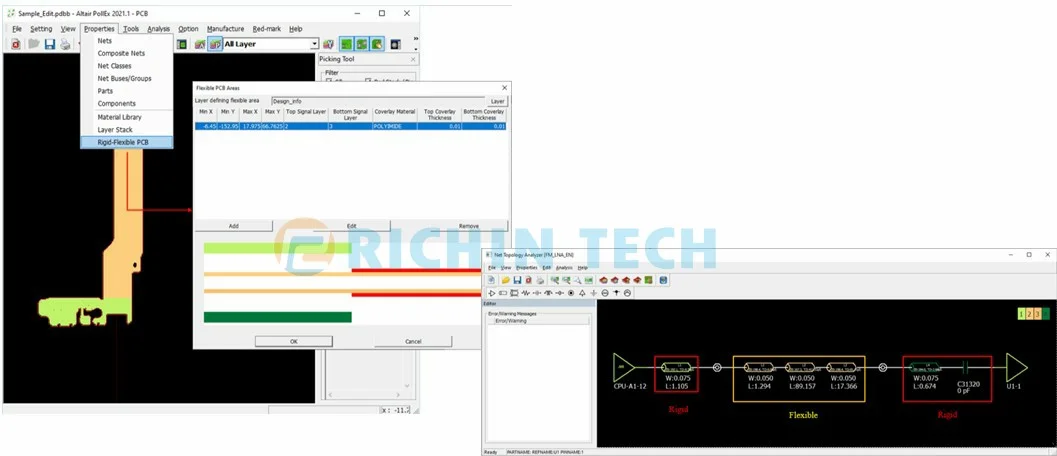

-現已能支援硬/軟複合PCB版熱分析
