Radioss

.......Radioss 專業的結構顯式分析求解器(Explicit Code),專為解決瞬態且非線性大變形的問題。提供多領域求解技術及高階材料功能(複合材料、擴展有限元 XFEM),Radioss求解器被廣泛應用於汽車、航空航太、電子/家電、包裝、軌道機車、生物醫療、能源、船舶、軍工等領域,用於提高產品製造、產品性能、安全防護等方面設計,適用於高速碰撞、大變形擠壓、高度非線性分析、衝擊分析、落下分析...等。



延伸閱讀:成功案例1-鍵盤CAE快速組裝與落摔分析
成功案例2-電子產品之落摔/衝擊分析
成功案例3-手機落摔分析

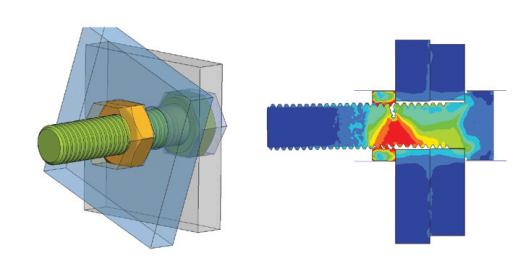

帶有失效的螺栓預緊分析

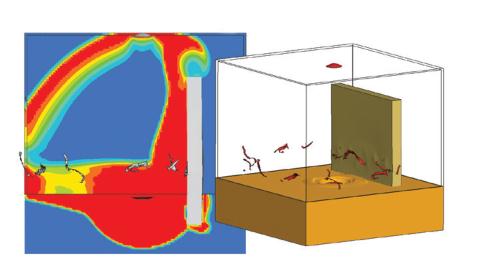

流固耦合應用:鋼鐵鑄造和鋼筋混凝土結構受到爆炸衝擊

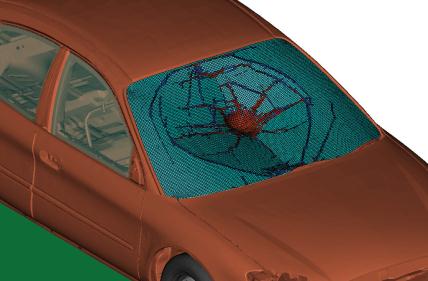

擴展有限元XFEM 用於更好地模擬裂紋擴展




【 產品亮點 】


  • 對於大變形、高非線性結構問題模擬的優秀擴展性
  • 完整的材料本構模型庫和材料失效模型
  • 獨有的、高精度的氣囊模擬方法
  • 豐富的多物理場模擬能力
  • 廣泛的碰撞假人模型、壁障、碰撞器和人體生物力學模型




【 優勢 】


高擴展性、高品質、高魯棒性

.......在工業領域,其先進的混合並行求解技術(Hybrid Massively Parallel Processing),對於解決大變形,高非線性結構分析問題提供了優秀的高擴展性能。使用RADIOSS求解器進行模擬模擬, 可忽略模擬分析所使用的CPU核心數、節點數、執行緒數的影響, 保證模擬模擬結果的高可重複性, 並最大程度地降低計算時間。

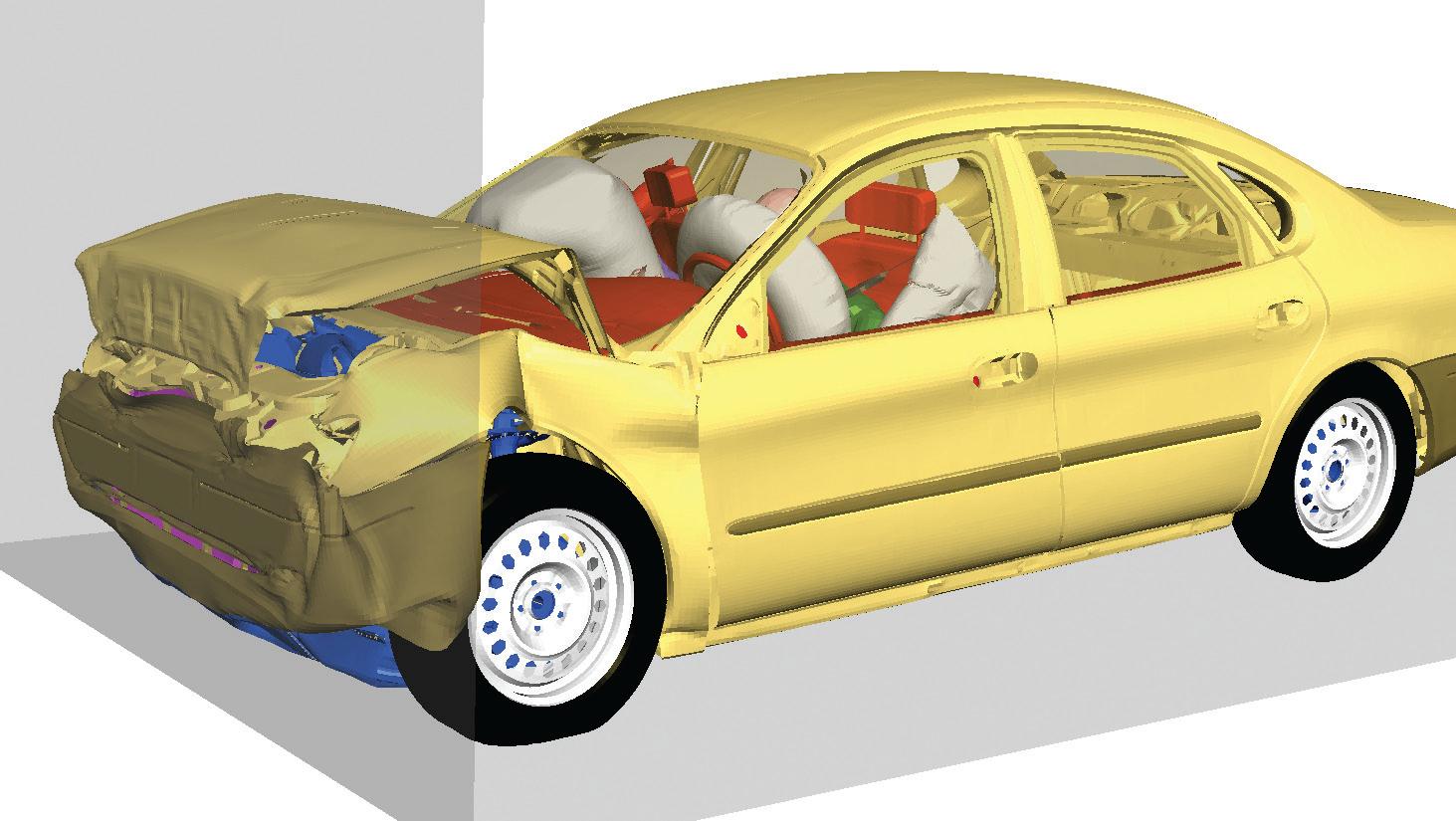

碰撞乘員安全和衝擊分析的工業標準

.......Radioss求解器經過30多年的開發,已經確立其領導者地位, 以及碰撞、安全和應力分析的行業標準。目前在全球範圍內的客戶超過1000家公司使用Radioss求解器,並且客戶數量每年仍在持續增加,其中40%的客戶來自汽車,以及相關行業。Radioss求解器被認定為五星級碰撞類比分析程式。在汽車和航空領域,被廣泛用於分析和預測複雜碰撞、衝擊的環境中的不同設計特性。Radioss求解器擁有一個豐富的有限元假人、壁障、碰撞器、人體生物力學模型庫。通過與合作夥伴合作,提供最完整的、高品質的工具模型。此外,Altair HyperCrash 前處理,提供了一個針對汽車碰撞和安全模擬分析更專業的建模環境。




完整的材料本構和失效模型庫

.......Radioss求解器包含了最完整的材料本構和失效模型庫(超過300多種組合),可以類比金屬材料、合金材料、複合材料(基於PLY鋪層,與OS格式相容)、泡沫、橡膠、混凝土、生物材料,以及更多材料本構,並且有多種失效模型可以結合使用。顯式擴展有限元技術可以應用於多層結構上,並更好地模擬裂紋的擴展形式。除了拉格朗日模擬分析技術,Radioss求解器還提供了先進的多物理場類比技術,如:歐拉演算法、任意歐拉-拉格朗日演算法、光順粒子法(Smoothed- Particle Hydrodynamics-SPH)和有限體積法。基於這些流體演算法,Radioss求解器可以進行流固耦合模擬分析,以及多物質流體分析。有限體積氣囊演算法,真實類比氣囊內部氣體流動。憑藉其精確的結果和快速的求解效率,被廣泛應用于整車模型的氣囊,以及密閉件模擬。非線性優化技術得益於HyperWorks 軟體解決方案平臺,Radioss 求解器已經可以實現非線性優化技術。結合Altair OptiStruct 和HyperStudy,Radioss 求解器已經成為先進的優化設計和魯棒性分析中必不可少的關鍵要素。



【 特徵和功能 】


分析類型

  • 顯式非線性瞬態或者隱式結構分析
  • 拉格朗日、歐拉和任意歐拉-拉格朗日演算法
  • 氣囊模擬的有限體積法

.......Radioss 求解器應用領域包括:碰撞安全、跌落和衝擊、爆炸和水動力衝擊、流固耦合、終端彈道學、超高速衝擊、加工成型和複合材料鋪層等。




【 主要特徵 】


  • 三維殼單元和實體單元
  • 剛體、杆單元、梁單元和高級彈簧單元
  • 適用於結構、流體、流固耦合的接觸演算法
  • 豐富的材料庫,並帶有不同的失效模型,以及擴展有限元方法
  • 所有邊界條件,特殊邊界條件(包括進出口邊界、無反射邊界、對稱邊界等)
  • 有限體積法氣囊
  • 感測器,可進行啟動與取消



碰撞安全模型

成人、兒童假人模型,可用於前、側、後方碰撞(與Humanetics合作開發)

  • 行人假人模型
  • 人體生物力學模型
  • 壁障模型,可用於前、側、後方碰撞(與CELLBOND公司合作開發)
  • IIHS-RCAR保險杠壁障模型
