SimSolid

       Altair SimSolid 是一款快速設計流程的結構分析軟體，採用無網格分析技術，相較於傳統 FEA，它具備了以下幾點優勢:

【 優勢 】

消除幾何簡化和網格劃分

       SimSolid 獨一無二的技術完全消除了幾何簡化和網格劃分的任務，這是傳統 FEA 分析中最耗時、專業性要求極高且極其容易出錯的兩項任務。使用 SimSolid，可在幾分鐘內完成模型準備工作(類似傳統分研方法中的網格前處理)

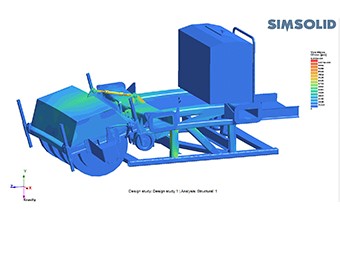

分析複雜零件和大型裝配體

       SimSolid 設計用於分析傳統有限元難以處理的複雜零件和大型裝配體。SimSolid 可以處理建模不夠準確的幾何體。其裝配連接是業界領先的，可以處理具有間隙和重疊的接觸面。

在幾秒到幾分鐘內道得分析結果

       SimSolid 計算速度極快。在普通人的個人電腦上，測得的求解釋時間通常是幾秒到幾分鐘。使用 SimSolid 可以快速分析與對比多種設計方案。此外， SimSolid 可以在單個零件級別指定精度控制，從而快速獲得具有高精度的局部應力或者位移結果。

【 產品亮點 】

• 消除幾何模型簡化和網格劃分。使用 SimSolid，可在幾分鐘內完成模型準備。

• 分析複雜零件和大型裝配體，SimSolid 能夠處理不鉤精確的幾何形狀，其裝配連接功能是業界領先的，可以處理不規則接觸面的創建。

• 在幾秒到幾分鐘內獲得分析結果，SimSolid計 算速度極快。因而可快速分析與對比多種不同的設計方案。

       SimSolid 可以分析傳統有限元素難以分析的複雜零件和大型模裝配體，只需使用普通電腦即可高效完成計算。SimSolid 計算連度快而且準雄，其精度控制方法使用了 SimSolid 獨創的各通道自我調整分析控制策略。

       計算引擎基於對外部近似理論的突破性擴展。而外部近似是對有限元法( FEM ) 的拓展，其包括:

• 任意幾何形狀都可以用作"有限單元"

• 幾何體中局部需關注的區域的基函數可以是任意階數，並且與具體幾何體形狀無關。

       SimSolid 不使用傳統有限元演算法 FEA 中固有節點自由度( DOF ) 。SimSolid 的 DOF 是與模型的體積，體、面、線( Lineclouds ) 、點( point clouds )等幾何形式相關的函數。這使得 SimSolid 能夠處理幾何缺陷，也能處理諸如間隙、穿透和不規則接觸區域的這類裝配幾何缺陷。

       SimSolid 使用多次自我調整分析來控制分析結果的精度。這種自我調整是一直啟動的，可以在全域或局部區域定義。該方法極其快速而有效。它能極大提高計算效率，而無需佔用過大的記憶體，這使得在普遍的個人電腦上就能快速分析複雜模型或者裝配體。

【 功能 】

分析類型

       支援以下模擬類型：線性靜力學、模態、非線性靜力學(材料和幾何)、熱力學、熱固耦合分析、線性動力學(瞬態，頻率回應分析和隨機振動分析)。



裝配連接和邊界條件

• 裝配連接：智慧自動連接、綁定、滑移、帶摩擦的可分離接觸、螺控連接、點焊和鐳射焊接、角焊/縫焊、虛擬連接器。

• 載荷和約束條件：不可移動約束、滑動約束、鉸鏈約束、強制位移、力、壓力、重力、熱載荷、慣性釋放、螺詮/螺母預載荷、動態載荷、靜水載荷、軸承載荷和遠端載荷。

材料特性

• 各向同性

• 不可壓縮性

• 帶非線性應力應變關係曲線的彈塑性材料

• 剛性體

• 用戶自訂

支援CAD格式

• 直接資料集成到基於 CAD 雲系統

• 任何 CAD 系統輸出的標準 STL 檔

• 主流CAD原生幾何：CATIA、NX、Creo、SOLlDWORKS、Inventor和SolidEdge等

• 支援常見中間格式的檔: STEP、ACIS 和 Parasolid 等

後處理和報告結果類型：

• 位移、應力和應變的等高線雲圖

• 變形動畫

• 最大/最小值標籤

• 任意幾何表面位置的結果顯示

• XY 曲線圖

• 反力/接觸反力

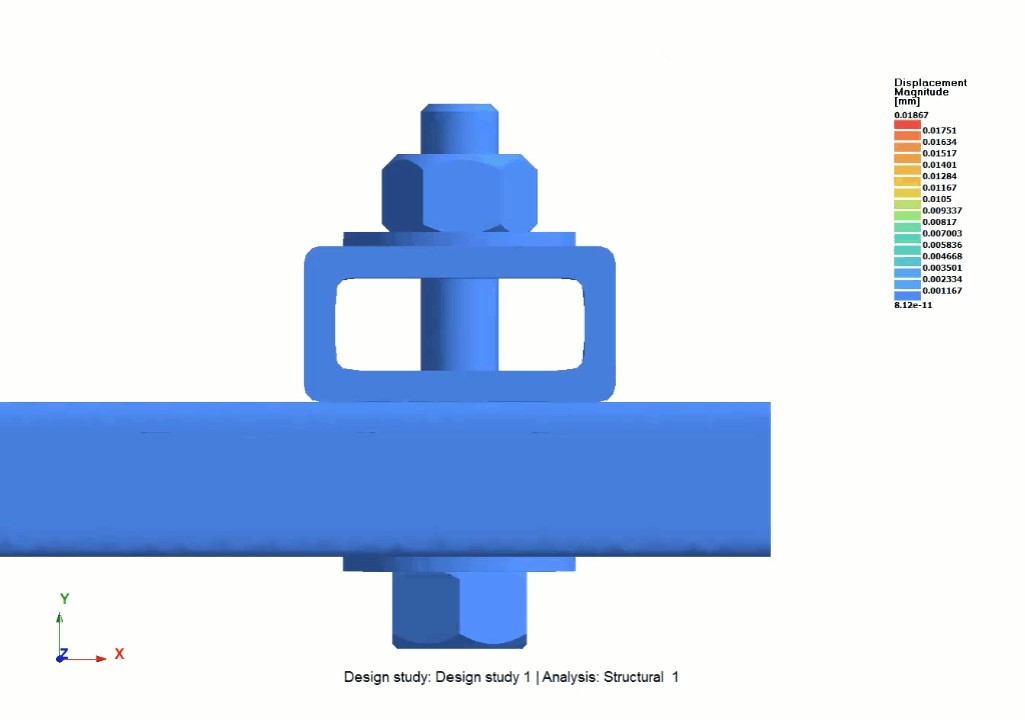

• 螺栓/螺母內力

• 點焊內力

• 模態頻率和振型

• 模態參與因數

• 安全因數

生成報告：

• 與模型圖形狀態、零件可見性和結果顯示相關聯的圖像縮略圖和標題

• 同步模型和結果顯示

• 匯出為全解析度結果影像檔

常用功能

• 能夠處理混合( Sl 和 IPS )單位制

• 測量功能(距離、射線探測器基於局部座標)

• 全域和局部坐標系

• 默認視圖(正面、背面、左面、右面、頂部、底部)

• 自訂保存的視圖
