MotionView

多體系統建模

.......Altair MotionView 提供了一個介面友好、且易用的多體系統建模環境，其內建的參數化建模和層級化建模語言，能讓使用者在物理樣機出來之前，快速實現機械系統的建模、分析和改進。 MotionView 搭配新一代求解器 Altair MotionSolve，為多體系統的模擬提供了一套完整的解決方案。



延伸閱讀：【 Youtube 】 案例分享-如何利用軟體讓機械鳥穩定飛行

 【 產 品 亮 點 】

• 介面友好且求解器中立的多體系統建模環境
• 層級化建模
• 參數化建模快速實現設計變數的研究
• 可擴展的 GUI 和資料模型來支援客戶的訂製開發
• 複雜系統自動裝配

【 優    勢 】

加速產品創新
MotionView 可以創建參數化模型，助於選取滿足設計要求的最佳設計


減少產品研發時間和成本
MotionView 基於物理學的模擬能力，允許使用者在產品研發初期對設計方案進行評估。且一個模型一旦創建並驗證後，可以在不同的環境下重複利用。


提高產品品質
MotionView 允許用戶進行假設分析和隨機性分析，來研究產品的性能，從而降低生產因素對產品性能的影響。


加強企業品質標準
MotionView 可以捕捉可重複的工作流程來確保使用的一致性。使用者可訂製介面來滿足自己的需求。使用自動化功能來減少重複且程式化的工作，進而與其他使用者規範和共用 模型、資料和結果檔。

【 功    能 】

建模環境

       MotionView 提供多個功能來簡化複雜機械系統的建模過程。

• 支援所有主流格式的 CAD 幾何模型的導入

• 支援中間格式幾何模型的導入，如 Parasolid、STEP、IGES 等

• 層級化建模語言易於創建複雜的模型

• 參數化建模方便進行後續的 DOE 分析和優化

• 支援對稱建模來減少數據輸入

• 通過條件邏輯可以控制同一個系統實現多種拓撲結構

• 流程化嚮導可以快速實現自動化裝配模型

• 方便導入測試資料

• 支持 Altair MotionSolve 和 Adams

• 五步流程嚮導快速定義系統優化模型

直觀的使用者介面

       MotionView 直觀的使用者介面允許經驗豐富的、或者初學的工程師快速創建與分析多體系統。

• 內置流程簡化和標準化機械系統的建模

• 現代化使用者介面和圖形視窗集成快顯功能表使軟體更易於使用

• 項目流覽器集成快顯功能表，查找和過濾功能可以實現模型的快速導航

• 大量的工具列可快速實現模型的創建、修改和控制

自動化和客製化

       MotionView 完全可客製化，用戶可以根據自己的需求進行修改。

• MDL 語言自定義物件

• 客製面板和功能表來實現物件的創建

• 提交模型求解和結果的獲取

• 使用指令碼語言實現自動化重複建模，減少滑鼠操作

• 輸出部件有限元或者疲勞格式的載荷用於部件的強度、疲勞和優化方面的計算

• 客製化生成報告

軟體工具箱

       MotionView 提供了一系列的專業工具箱，來實現複雜系統的快速建模。

• 板簧工具箱：各種板簧系統的參數化建模、裝配、預載計算、剛度測試與對標

• 履帶工具箱：實現鏈條、鏈輪、惰輪、托鏈輪、張緊輪及各種輪系的建模與裝配，提供與控制系統、行駛環境的集成

• 傳動工具箱：皮帶系統、鏈條系統快速建模

• MIT工具箱：液壓襯套、橡膠襯套建模與剛度擬合

• 載荷輸出工具箱：直接輸出 OptiStruct、NASTRAN、NCODE、MTS 等格式的載荷

全面的解決方案

       MotionView 支持多體系統的建模-分析-查看-優化，在一個環境中實現所有任務，不需要在不同產品間轉換。

• 建模：圖形化創建和裝配複雜的多體系統分析，提交求解、支持 MotionSolve 和 Adams 的直接求解。

• 查看：分析和對標模擬結果及測試結果，計算各方面性能、繪製曲線、查看動畫、生成報告來匯總結構的性能。

• 優化：借助 HyperStudy 進行 DOE 分析、優化和隨機性研究來瞭解系統的性能，並借助 OptiStruct 進行部件級優化。

【 汽車解決方案 】

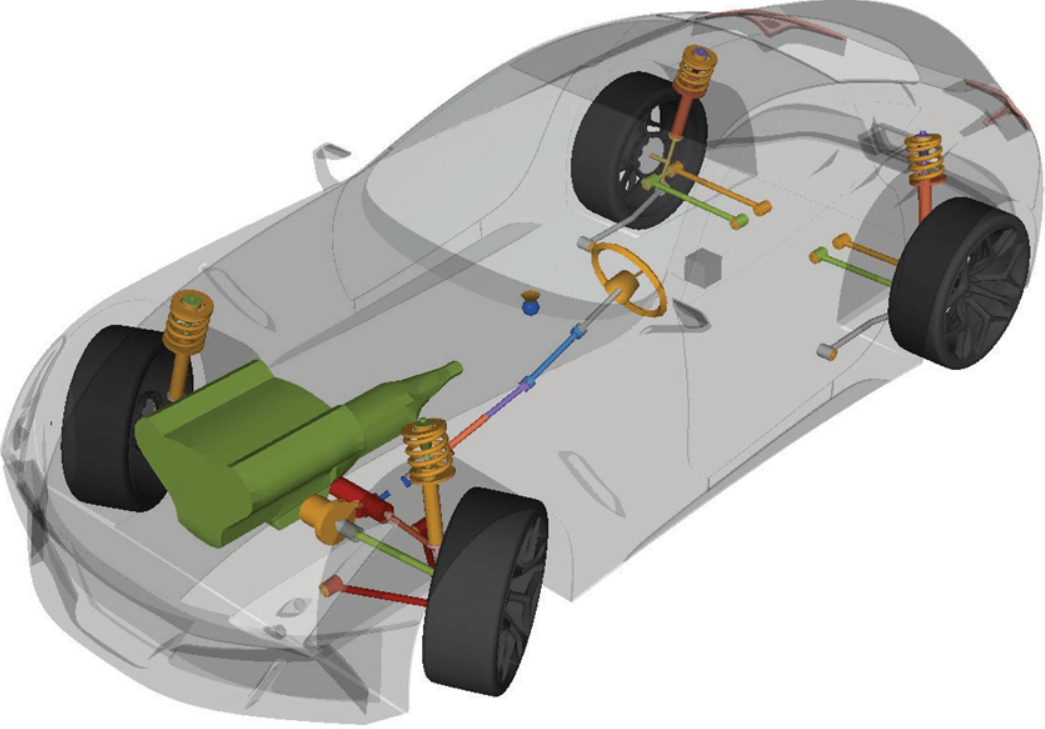

.......MotionView 提供了一系列的工具用於轎車和卡車建模，一個全面高級專業的模型庫用於整車建模， 比如建模中所需的輪胎、路面、駕駛員、彈簧、襯套、限位塊、阻尼器等。 使用者也可以添加自己的物件到模型庫中。MotionView 還支援模型和分析工況的裝配嚮導，只需要點擊幾下滑鼠選擇前懸架和後懸架的結構、動力系統、輪胎、路面 就可以快速裝配出整車模型，標準的懸架和操穩分析工況都可以進行模擬， 可以計算出強度分析和疲勞分析所需的部件載荷，自動生成報告。



【 通用機械解決方案 】

.......MotionView 可以導入 CAD 或有限元模型來快速創建多體系統。支援所有主流格式的導入，自動計算部件的品質慣量，可以方便地創建複雜幾何形狀間的 2D  和 3D 接觸，還可以從 CSV 檔中導入資料來創建硬點。 用戶可以定義廣義鉸，包含剛度、摩擦、限位等，可以快速創建。皮帶、齒輪、繩索、滑輪等系統，這些核心功能確保快速實現模型的裝配和分析工況的求解。
