Inspire Form

鈑金成型軟體

.......Altair Inspire From讓用戶在設計之初就可以考慮其產品的衝擊成型性、工藝參數、材料利用率和成本,從而縮短產品開發過期並優化其產品設計。





【 產品亮點 】

  • 可以完成產品設計、成型性分析和成本控制的衝壓模擬工具
  • 基於行業流程設計的用戶介面、提供創新的用戶體驗
  • 評估潛在的衝壓缺陷:開裂和起皺,並在產品設計階段進行改進
  • 快速且優化的毛胚排樣工具為級進模和單工序最大化板料的利用率




【 優勢 】

.......Inspire Form做為一款獨特的衝壓模擬工具,可以幫助用戶設計出滿足衝壓成型性和材料利用率的產品。得益於快速且精確的反向法/一步法技術,可以快速地得到產品的衝壓可成型性結果。毛坯排樣工具可以確定最合理的排樣方案,得以保證最大化毛坯的利用率。Inspire Form提供簡潔、智慧化的交互介面,使用者可以在產品分析、設計修改和成本控制之間流暢地切換,整個用戶介面深受產品設計師和設計專家喜愛。




設計更好的產品

  • 快速且可靠地檢查產品的可成效性
  • 視覺化產品的潛在缺陷(開裂、起皺、成型不充分)
  • 修改設計並快速評估新方案的合理性
  • 為級進模和單工序模優化毛坯的排樣,在滿足製造條件的前提下最大化板料的利用率
  • 指導用戶進行產品設計並減少試錯次數




加速衝壓模具型面設計和公益方案的制定

  • 評估產品設計的可成型性和報價方案
  • 根據衝壓成型性快速檢查模具型面設計
  • 預測衝壓缺陷,為模具型面設計提供指導在進行工藝模擬前修改導致衝壓缺陷的問題
  • 幫助模具設計工程師確認工藝條件,例如:壓邊力、拉延筋的位置和阻力大小等
  • 為增量法分析和成本分析提供準確的毛坯形狀預測
  • 為選定的工序確定載荷大小、工序方案和成本




【 功能特點 】

.......Inspire Form提供了完整的基於產晶幾何模型的產晶品設計、衝壓可行性分析、毛坯形狀尺寸確定等工具,利用這些工具產品設計人員和工程師在產品正式生產之前可以完成產品的修改和定型。




操作簡便

.......按照行業習慣佈置的圖形按鈕,指導用戶完成操作流程。

  • 導入幾何模型
  • 幾何模型的準備
  • 指定產品的材料
  • 定義衝壓方向
  • 定義工藝參數
  • 提交計算、結果後處理
  • 毛坯形狀和排樣


產品設計工具

  • 草圖工具
  • 實體建模工具
  • 布耳運算工具
  • 幾何清理工具
  •  中面抽取工具


全面的產品衝壓可行性分析

  • 拼焊板零件、單一毛坯材料零件的成型性評估
  • 一模單件、一模兩件工藝方案可行性評估
  • 定義任意衝壓方向
  • 定義全面的工藝參數:導向銷、壓邊力和拉延筋
  • 內嵌基於SAE標準的材料庫、以及用戶自訂材料、材料庫管理功能
  • 業界求解速度最快、最精確的反向求解器



全面的毛坯形狀擬合工具

  • 精確地毛坯形狀預測工具
  • 基於不同工藝補充尺寸預測毛坯形狀
  • 基於不同的標準形狀擬合單工序模所用毛坯形狀,例如:矩形、平行四邊形、梯形、不規則梯形、V字形和掃掠形
  • 針對級進模的排樣,支持單排、雙排和對稱排等排樣方式,並具備標準傳送方式選項:單邊、中間、壘片雙邊、雙邊與中間和雙邊壘片

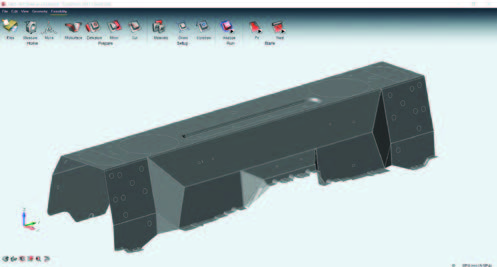

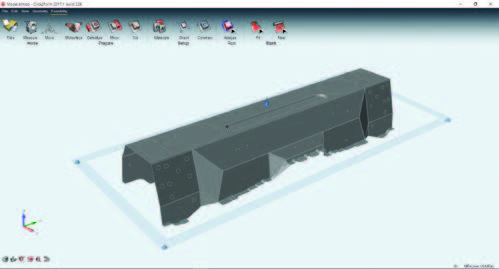

模型導入

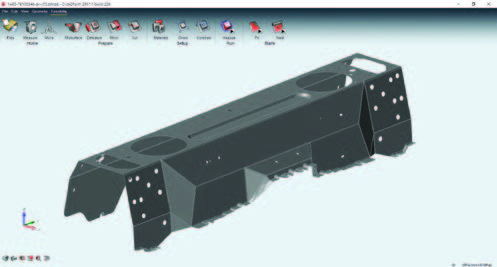

模型清理


工藝設置

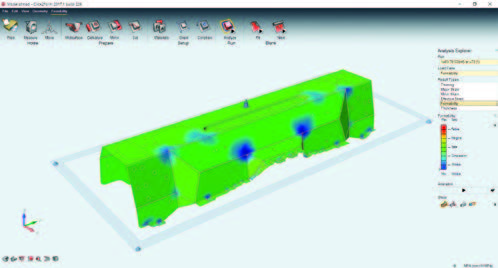

求解

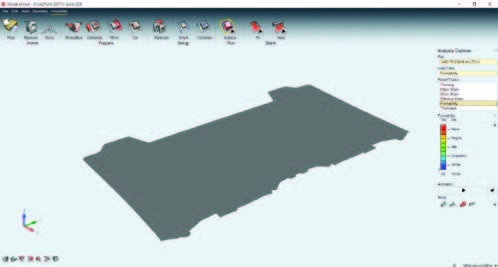

毛坯展開


材料利用率報告

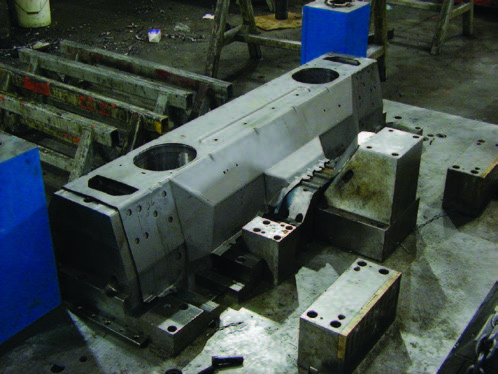

生產製造

Altair Inspire Form
虛擬試模操作流程

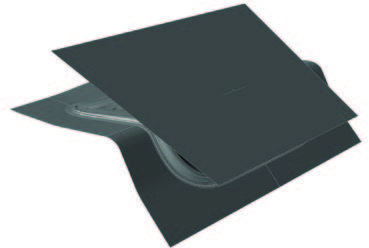

模型導入



模型設置

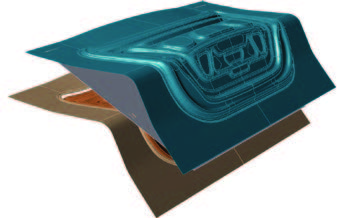

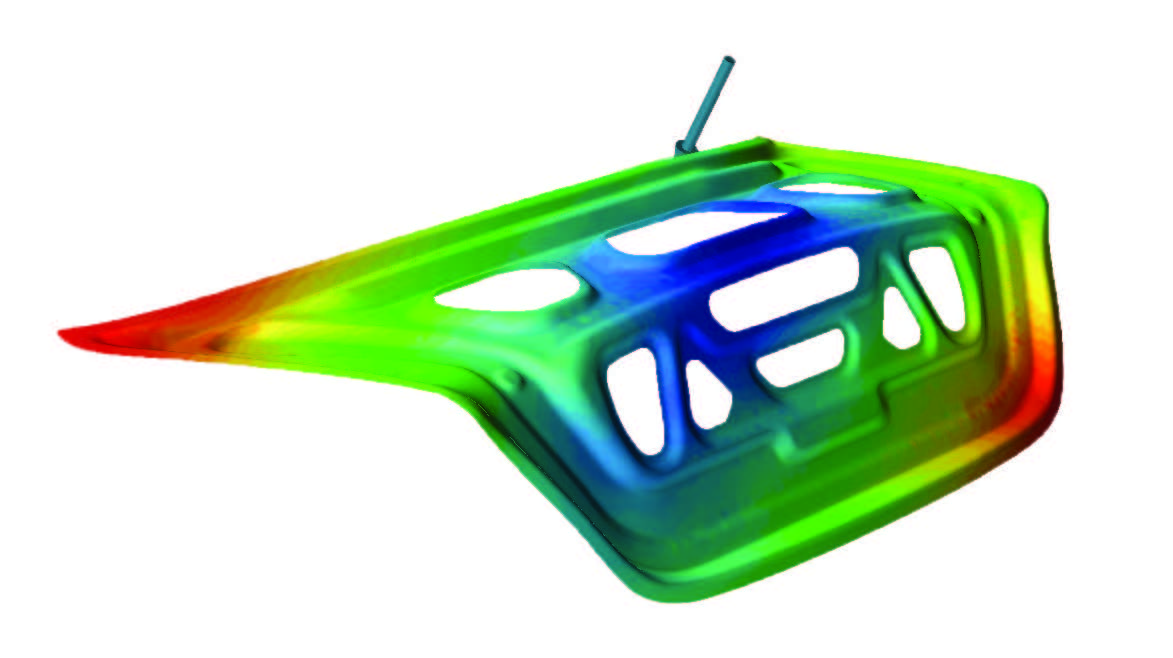

成型模擬

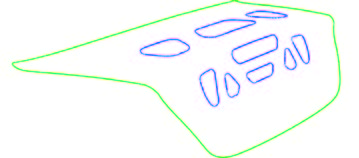

修迪和回彈設置

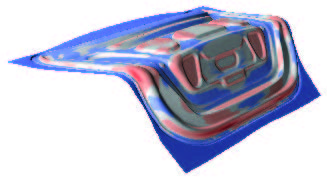

回彈模擬

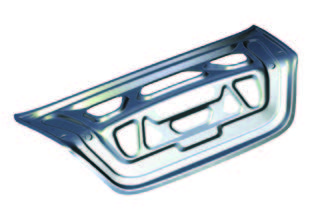

衝壓生產
