Inspire

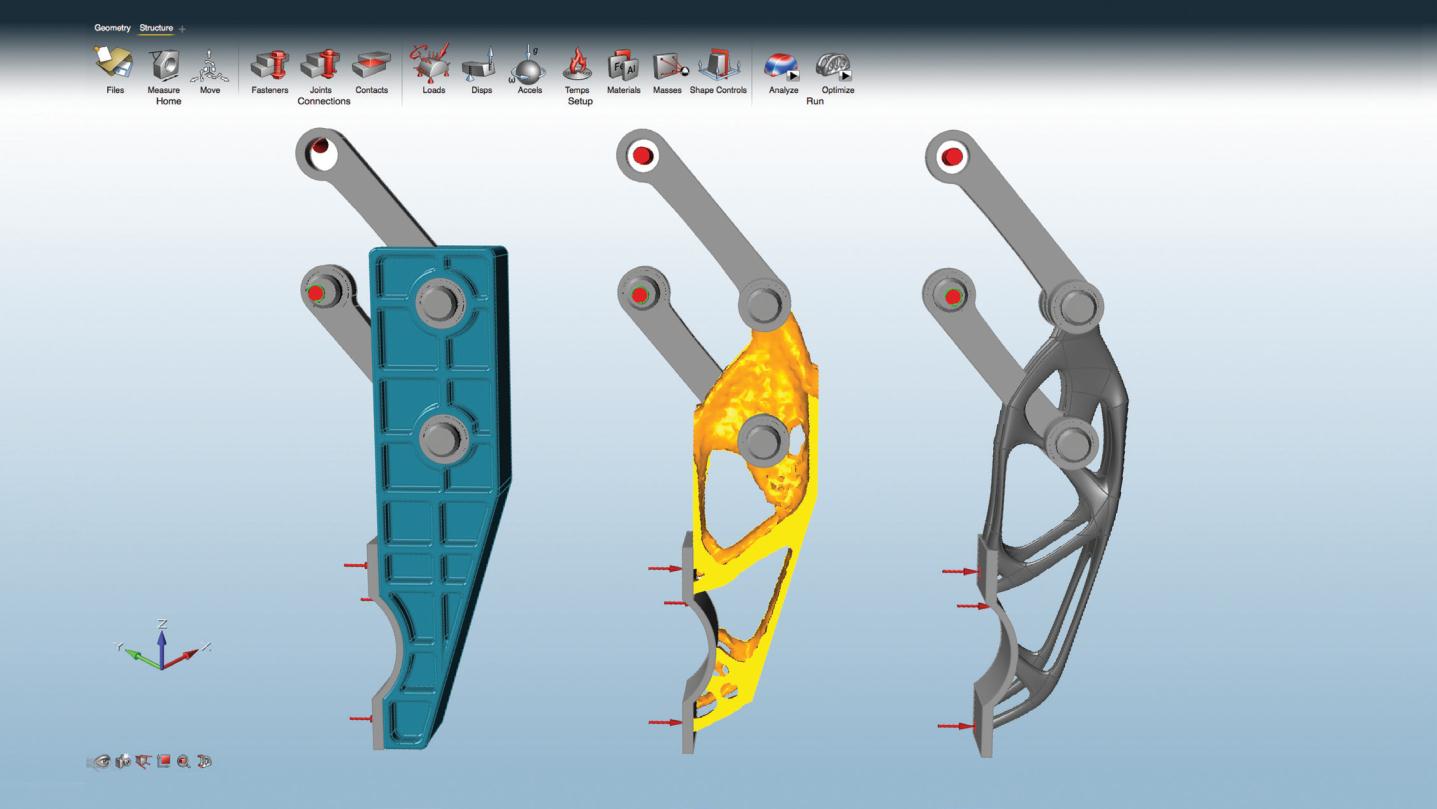

.......Inspire 使設計工程師、產品設計師快速而方便地完成 CAE 結構分析。也可輕易地一次完成包含結構、機構及最佳化的工程問題，採用 Altair 先進的 OptiStruct 最佳化求解器，根據給定的設計空間、材料屬性以及受力需求生成理想的形狀，該軟體簡單易學，並與現有的 CAD 工具協同工作，在結構設計的第一時間就降低開發成本、時間、材料消耗和產品重量。

【 產品亮點 】

• 高效的結構概念設計與模擬

• 支援對零件和裝配體的優化和分析

• 快速、方便的幾何清理

• 線性求解和模態分析

• 易學易用

• 友好的使用者介面

【 優勢 】

更快的設計

.......在設計週期開始時就生成滿足性能要求的結構概念。與傳統的“設計一一論證——再設計”思路相比，這種流程可以節省大量時間，從而提升整個流程的效率。

更智慧化的設計

.......Inspire 更容易形成“ what-if ”場景，其中設計空間、連接情況、載荷情況、形狀控制可以隨時修改。生成的概念往往提供了有價值的設計建議。


更輕量化的設計

.......Inspire 能有效利用材料，僅將其置於滿足結構性能要求的位置。降低設計重量可以節省材料成本、改進性能並降低運輸成本。


【 功能 】

幾何創建和簡化

       使用 Inspire 模型工具為實體模型創建、修改和去除特徵:

• 草繪工具：通過線、矩形、圓形和圓弧來建立和修改部件。同時可以應用如鏡像、縮放、旋轉、推/拉、相切和垂直度的幾何約束。

• 剪切/打斷：剪切和修剪草圖中的曲線。

• 推/拉：拉伸平面或者圓柱面創建幾何實體，並修改尺寸。

• 去除特徵：移除壓印、圓角、圓弧、圓孔、槽口；填塞孔和槽；以及創建補面和橋接。

• 抽取中面：抽取中面工具允許用戶從單一厚度的三維實體。

優化設置

       Inspire提供多種優化選擇：

• 優化目標：最大化剛度或者最小化品質。

• 應力約束：制全域最大應力。

• 位移約束：需要的地方和方向限制最大位移值。

• 角速度、加速度載荷：角速度和加速度工具允許使用者定義整個模型的旋轉速度和旋轉軸。

• G 載荷：G 載荷工具允許使用者類比模型加速度。

• 位移約束：位移約束可以應用於模型來限制在所需位置和方向的偏轉。

• 溫度荷載：溫度工具允許使用者類比模型中溫度變化的影響。

• 輸出到 OptiStruct ：設計師可以輸出 OptiStruct 的輸入檔進行高級模擬。

連接和裝配

       在 Inspire 中優化和分析完整零件和裝配體。

• 接觸工具允許用戶查找周邊配件並指定他們是否應該接合、接觸、或者沒有接觸。

• 使用者使用緊固件和連接工具在一個模型中連接多個零件來添加螺栓、螺釘、銷或滑動銷。

製造約束和形狀控制

       利用 Inspire 的形狀控制功能生成的設計概念不僅結構上有效，也易於製造。

• 對稱平面：根據平面強制生成對稱形狀。
• 環狀對稱：生成環狀對稱形狀
• 拔模方向：單向或雙向拔模方便成型和衝壓。
• 壓成型控制：生成特定方向的約束橫截面拓撲結構。

求解分析

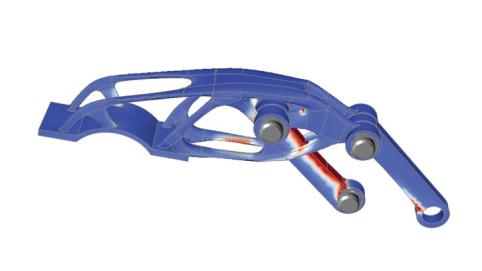

       線性靜力分析和模態分析，提供相應的後處理結構，例如位移、安全係數、屈服、拉伸和壓縮百分比、 von Mises 應力和最大主應力。

可定義的材料資料庫

       包含鋁、鋼、鎂、鈦等常用材料資料，也可以自訂添加材料。



PDM

       Inspire 允許使用者從 Teamcenter 或 Windchill PDM 系統中打開模型。同時支援從 Inspire 中將模型檔保存回上述 PDM 系統。

部件關聯性

• 父子關係：若一個零件是複製粘貼形成的，當它更新後， 相應的另一個零件也會自動更新，這些資訊也可以從 CAD 檔導入。

• 重複模式：當一個模型中的設計空間被多次重複使用部分實例時，Inspire將自動應用重複模式到設計空間，使他們產生相同的形狀。

互動式視覺化結果

       使用一個簡單的滑塊來添加或移除材料來探索優化形狀。使用者可以決定哪些特徵是重要的，然後挑選最適合他們需求的概念設計。

裝配配置

       可創建多元件的配置，並用來評估多種設計方案和優化結果。

最終模型創建

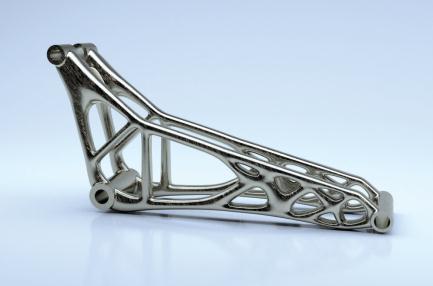

.......創建 PolyNURBS：PolyNURBS 創建和編輯工具使用戶快速創建形狀自由的實體幾何，創建的幾何體光滑、連續並隨時可以製造。


多語言選擇

.......中文、英語、法語、德語、義大利語、日語、韓語、葡萄牙語、西班牙語。

形狀控制和設計約束

• 最大最小尺寸

• 拔模方向

• 對稱性

• 重複模式

• 迴圈模式

• 應力約束

• 頻率約束

• 位移約束

幾何輸入

• ACIS

• Catia (V4 & V5)

• Creo

• IGES

• Inventor

• JT

• Parasolid

• Pro/E

• SolidWorks

• STEP

• STL

• UG NX (Unigraphics)

幾何輸出

• IGES

• Parasolid

• STEP

• STL
