Flux

低頻電磁場分析

       Altair Flux 有限元軟體以持續35年的創新和全球範圍內的設計優化應用經驗，為您提供低頻電磁場和熱模擬分析解決方案。Flux 擁有開放、友好的交互介面，能夠簡單方便地與 Altair 其他軟體耦合，應用於不同系統的多物理場分析，包括 2D、3D 以及斜槽模擬。

       Altair Flux 擁有一流的數值分析技術，能夠快速地提供精確的結果。Flux 豐富的擴展功能，如: 多參數分析功能、電路和機械運動耦合，能夠執行大量的分析、設計和優化。

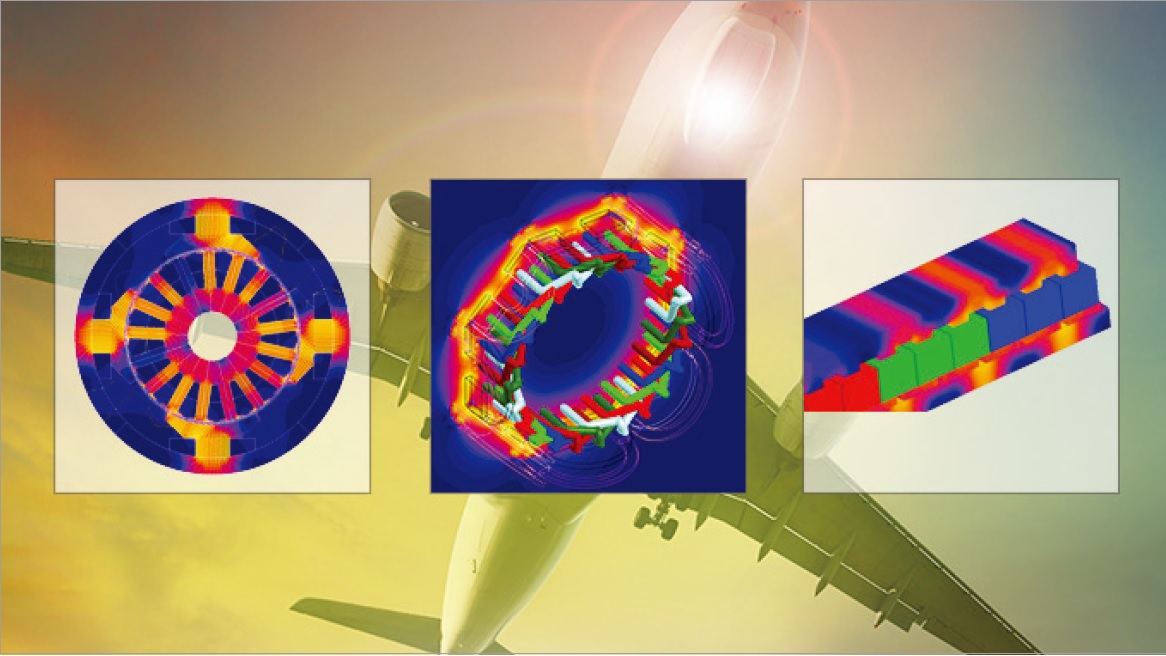

廣泛的應用

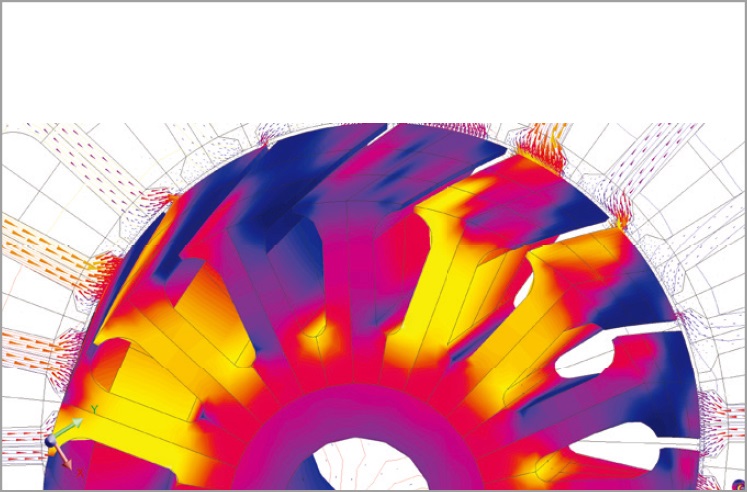

• 旋轉電機(馬達)

• 線性作動器、螺線管

• 變壓器 電感

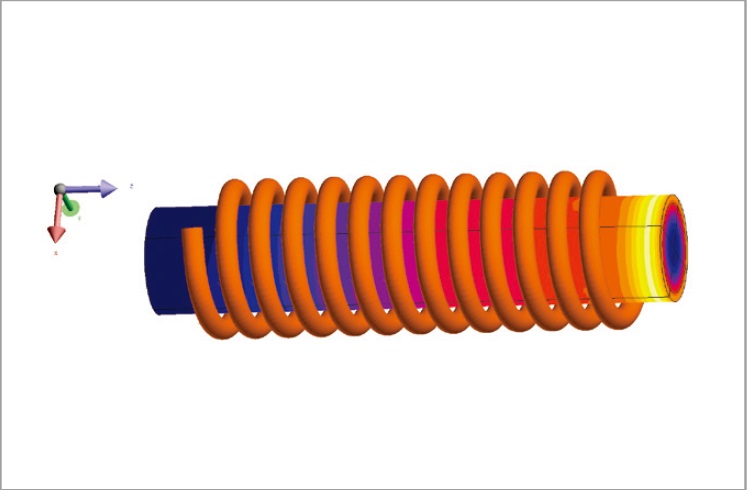

• 感應加熱

• 感測器

• 電纜、電氣連接

• 電磁相容

【 優勢 】

       Flux 用高級數學模型及自我調整建模技術，在最短計算時間內提供最精確和可靠的結果。Flux 一直持續研發改進求解器以提高計算速度，能夠用於成千上萬個設計工況的分析評估。

靈活性

• 全方位定制化以滿足用戶需求。

• 內嵌腳本工具和巨集編輯器，用於分析流程紀錄和自動化。不同的工作流程可以完全保存和重複。

• Flux 能夠與任何軟體耦合，提高非專業人員使用效率。

參數化模擬
       Flux 能夠用參數定義幾何尺寸或物理特性，並且很方便通過方程式將多個參數相連。分析任務中任意參數的影響可通過多維曲線、雲圖/向量圖、動畫進行直觀的視圖查看。


擴展性
       Flux 能夠很方便地與其他 3D 分析軟體耦合，用於複雜現象的多物理場類比。Flux 可與系統分析工具連接，用於元器件在系統中的性能分析或控制策略設計。耦合應用支持不同層級的交互方法，從降階模型抽取到完全協同模擬( co-simulation )應用。

【 功 能 】

廣泛的分析類型

• 磁場、電廠、熱場

• 磁/電介質/熱耦合

• 機械運動耦合

• 多物理場耦合

• 靜態、時諧、瞬態分析

• 參數化分析

• 外電路連接

強大的幾何建模功能

• 簡單易用的20建模器 sketcher，包含參數化功能

• 內嵌全參數化 3D 建模器 Modeler

• 高級 CAD 導入&匯出功能

• 幾何模型修補及簡化功能

• 2D & 3D 旋轉電機專用建模範本

強大且靈活易用的網格剖分器

       Altair Flux 網格剖分器支援不同的網格類型及網格技術，可混合應用於 2D 和 3D 分析中:

• 基於幾何和物理特徵的智慧的自動網格部分功能

• 優秀的網格尺寸大小、分佈控制能力

• 映射網格剖分和連結網格剖分

• 2D & 3D 網格自我調整加密求解

       Altair Flux 也支援直接從 Altair HyperMesh™ 和 Altair SimLab™ 中導入複雜 3D 幾何模型的有限元網格用於電磁場計算。

高級模型技術快速獲得精確結果

• 用於開域問題的 Infinite box

• 無網格線圈( Non-meshed coil )

• 利用表面單元模型類比薄壁層

• 幾何模型斜槽影響快速評估

• 非線性各向異性材料模型

• 磁滯模型

• 繞組集膚效應和鄰近效應損耗計算模型

• 用於電力導體計算的部分單元等效電路方法( PEEC )

可靠的求解器

• 全參數化求解器用於幾何參數和物理參數掃描分析

• 多個反覆運算以及直接線性求解聶哥供選擇，支持多核平行計算

• 非線性求解器

• 分散式參數化平行計算，支援多核或多機器運行

• 網格自我調整及時間步長參數自我調整掃描

後處理
       Flux 能夠獲得豐富的物理量:

• 電場強度、磁場強度、溫度

• 磁通量、電感、能量

• 鐵心損耗和焦耳損耗

• 位移、速度、電磁力、力矩等

• 集膚效應視圖

• 用戶自訂物理量

• Map 圖、雲圖、向量圖、動畫

• 2D 和 3D 曲線及譜分析

• 剖面圖

• 用於系統分析的查詢表( Look-up Table )

• 數據匯出( Excel、txt 等)

多物理場
       Flux 提供直接介面用於與指定工具連接，設置協同模擬或者載荷傳遞，主要應用於電磁-熱以及電磁-振動-雜訊分析。

電磁-熱分析
       Flux 可以與流體分析工具(如 Altair AcuSolve™、ANSYS Fluent，或 CD-Adap-co STAR-CCM+) 耦合進行功能更強大、結果更精確的流體散熱分析。得益於支援所有潛在的熱耦合能力，Flux 能夠提供高效精確的電磁-熱分析設計。

振動雄訊謂合用於滅振降噪
       電磁力是電磁結構的噪音源之一，Altair Flux 能夠精確計算這些電磁力並廳用於振動分析工具，例如 Altair OptiStruct™，LMS Virtual.Lab，MSC Nastran 或ANSYS Mechanical。

高級系統集成
       考慮電磁設備應用的機電環境是對其真實性能優化的關鍵，通過提取等效電路、查詢表輸出或者協同模擬的方法，能夠將 Flux 與系統模擬器 Altair Activate " 耦合"，針對不同的設計需求建立不同精度層次的系統模型。Flux 也同樣支援於其他系統分析工具進行耦合，包括 MatLab Simulink 以及 LMS Imagine.Lab Amesim。

分析過程自動化

• 自訂巨集以及介面

• 通過命令語言(基於 Java 和 Python 的物件導向的語言)簡化操作過程(從幾何生成直至結果後處理)

• 在 Altair Compose™ 中調用 Flux 執行更廣泛的計算過程

• 任意軟體可以通過 API 驅動 Flux

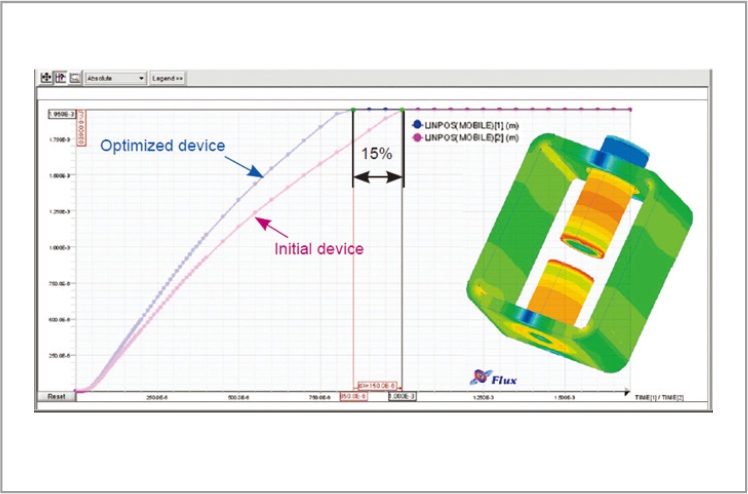

優化
       利用 Altair 強大可靠的優化工具 Altair HyperStudy™ 可增強 Flux 功能，能夠自動驅動 Flux 有限完模型進行參數優化研究，極大提升設計增益。

高性能計算( HPC )
       強大的電腦能力(多處理器或者集群)使得同時計算許多設計方案成為可能。Flux 的分散式參數計算功能能夠直接用於所有分析應用。Flux 與 Altair 領先的計算工作調度管理工具 Altair PBS Works™ 相連接，讓用戶可以利用遠端 HPC 伺服器的強大能力。
