起重吊環最佳化設計｜HyperStudy x SimLab

【 背 景 】

.......起重吊環背負起重作業穩定性與安全性之要角，先進國家常取數倍工作負荷做為檢測標準，在嚴苛負載下還須保有完整作動功能更是一大挑戰！
.......本案例廠商為了滿足產品的嚴苛要求，面對多種尺寸(厚度、寬度與距離)或特徵(孔、槽)之調整與選擇，進行無數次來回修改與測試，但卻遲遲找不到解答也摸不著頭緒，故委託瑞其進行起重吊環最佳化設計。



【 解決方案 】

聚焦此案例之兩大難點：

1. 如何量化各種參數對於產品性能的影響力
2. 為達數據統計的可靠性，需要進行數十種參數組合之測試

瑞其藉由串聯Altair旗下的HyperStudy與SimLab模組進行「自動化因子分析」流程，其重點如下：

.......我們透過SimLab模組連結CAD軟體「自動產生新幾何」，並且使用巨集(Macro)進行自動建模並提交求解器運算。

.......藉由HyperStudy模組可自動整理所有運算結果並進行「判讀與統計」。在判讀中我們也添加了額外的廠規與判斷邏輯等，讓統計數據更為貼近廠商之需求。



【 專案成果 】

1. 產品設計最終符合結構強度規範
2. 快速找到設計方案，研發時程減少80%
3. 整體測試成本減少90%

【 亮 點 】

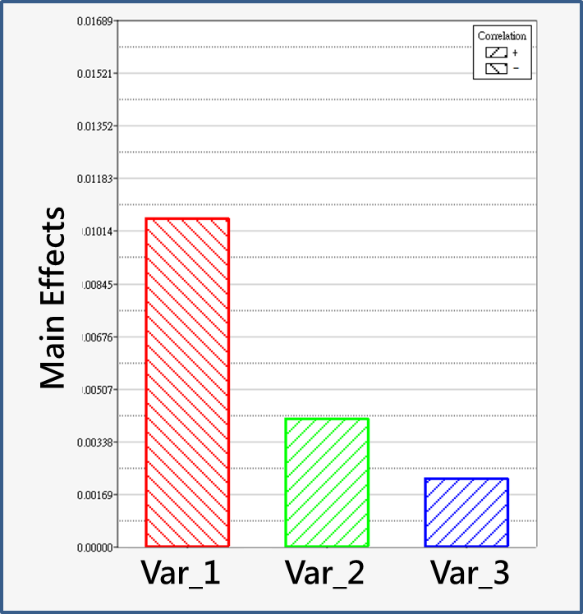

1. 量化參數主效果
.......量化各設計參數對於產品性能的影響力，淘汰對於產品性能有不良影響者
2. 釐清參數交互作用
.......釐清參數之間的互相影響以剔除對其他參數產生不穩定甚至負面影響者
3. 直覺式的統計圖表
.......因為HyperStudy的統計圖表極為直覺，在與廠商溝通以及廠商內部與高層討論時極為方便與重要
4. 接續之最佳化分析
.......最佳化分析可直接套用因子分析時的自動化流程，且參數篩選又能讓最佳化分析效率有數倍的提升
