以建築物CFD風場模擬分析進行植栽選用｜AcuSolve

【 背 景 】

.......建築物周圍通常會種植各式植栽做周邊美化，而植栽的選用與周圍環境息息相關。環境風經過建築物後，其風速、風向會被建築物影響而改變，等風吹至植栽區時其風速、風向往往已與環境風不同。若在強風區種植美觀但不抗風的植栽，則不出數月植栽即被吹得東倒西歪，失去初始的美意。
.......本案業主於建案設計規畫階段即設想到風場對植栽的影響，故委託瑞其進行建築物周邊風場分析，藉由不同季節、不同高度的風速、風向分析結果，來評估各區應選用何種植栽，進而對當前植栽布局進行優化調整。

【 成 果 】

.......本案運用Altair SimLab作為建模前處理器，AcuSolve為流場求解器進行環境風流經建築物的風場分析，提供各個季節不同風向吹拂下，建築物周邊植栽區各個高度的風速及風向。業主獲得此資料後即可依此調整植栽布局。

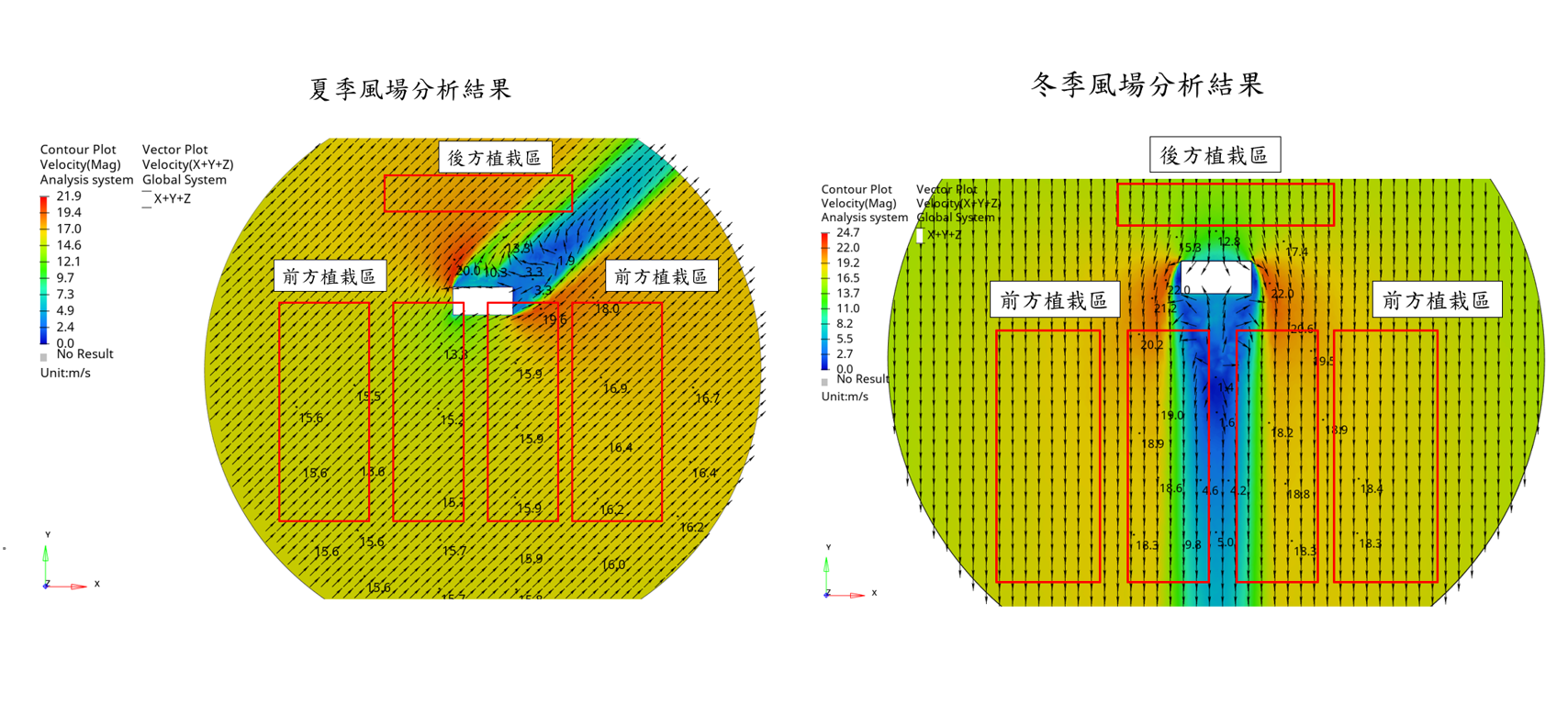

植栽區域的風場CFD 風速向量圖

【 技術特點 】

• SimLab前處理器建模可建立高精度貼體網格，獲得高擬真的建築物外型，使空氣流經建築物的行為接近真實情況。
• 三維氣流計算可獲得不同高度下的風場結構。

延伸閱讀：建物風場分析｜CFD分析

【 延伸應用 】

         CFD建物風場計算除了本應用案例外，於其他案例也有應用於植栽在防風效果上的計算。低樓層建築會用林木樹冠層來降低2~4樓層的風速，於公共空間入口也會設置植栽來擋風。樹冠層半透風的特性能同時達到防風及透氣的效果，而CFD中的半透性介質可用來模擬植物樹葉半透氣的特性，使業主能達到理想的氣流分布效果。
