電池包多物理場CAE分析
Apr.10,2024




【 背 景 】

.......現今由於電動車蓬勃發展,而儲存其電能的電池模組,是電動車技術發展的關鍵,由其當電池的能量密度越做越大,散熱與安全性問題也更需要重視,目前電池系統面臨的三大挑戰為:

  1. 碰撞安全問題(結構力學)
  2. 散熱與熱管理問題(流體力學)
  3. 系統級應用(系統工程與控制分析)



.......可以看到這三個問題涉足不同的物理場,需要多物理場的解決方案才能進一步做電池安全性的評估,基於這樣的需求背景下,Altair開發了電池分析模組,其中集成了不同物理場的求解器,打造為電池包多物理場解決方案。





【 成 果 】

  1. 基於微觀尺度的模型建立等效均質的機械和電熱特性,並將均質化的結果應用於巨觀模型上,進一步驗證機械和熱響應。

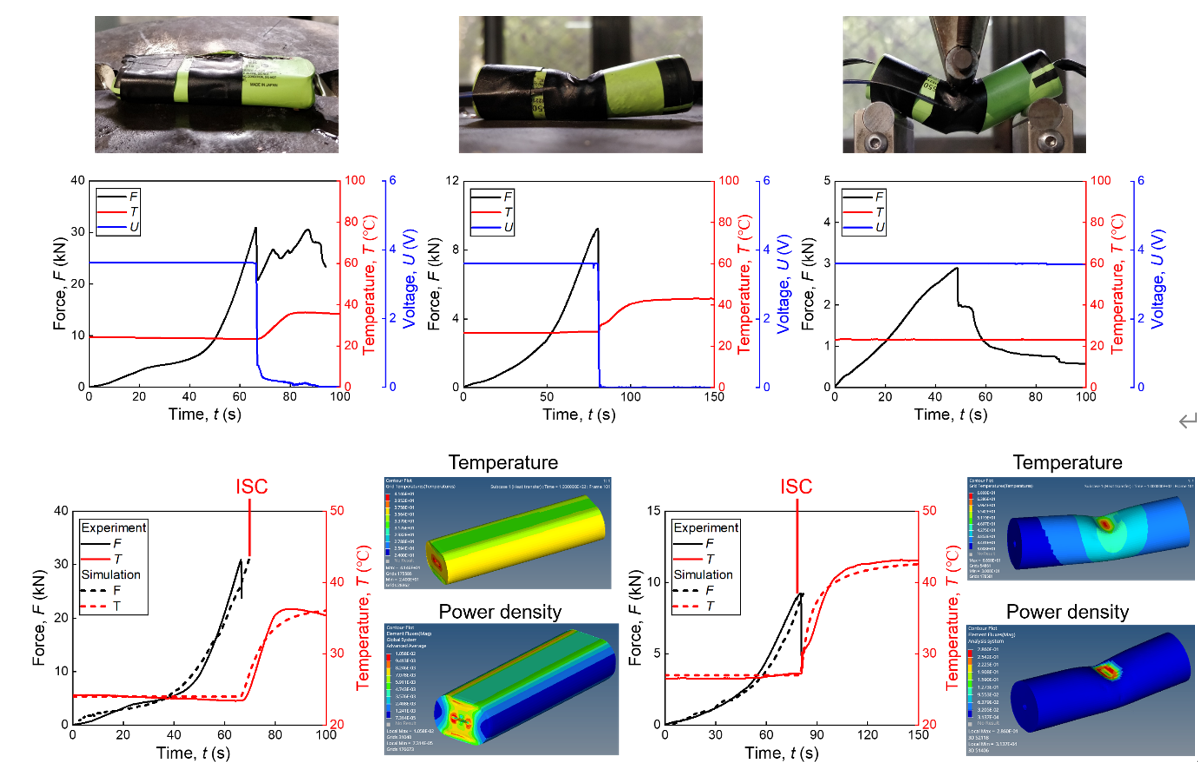

  2. 基於實驗結果驗證均值材料的力學特性,並進一步確定短路與應變的關係,以及建立短路後的功率耗損與應變的數學模型
  3. 成功應用驗證後的電池芯模型進行多物理場模擬
  4. 以現階段的成果來說,模擬與實驗的結果吻合得很好,未來可以有效預測碰撞後,可能造成的電池熱失控現象,提升電動車的安全性,也對於其未來的發展有正面的幫助。
  5. 關於電池正常使用下的散熱與熱管理問題,也成功使用CFD分析模組,配合UDF發熱功率與非等向性材料,成功的預測電池包的溫升裝況,輔助電池散熱系統的設計。
  6. 在系統級應用解決方案上,使用romAI功能能基於人工智能和經典系統理論,建構降階的動態系統模型,且成功應用於系統級的電池包模型上,可以成功預測因為駕駛行為、累積里程與電池充電狀態下,對於電池電力的影響,讓電動車在開發時的里程預估更為準確。




【 技術特點 】

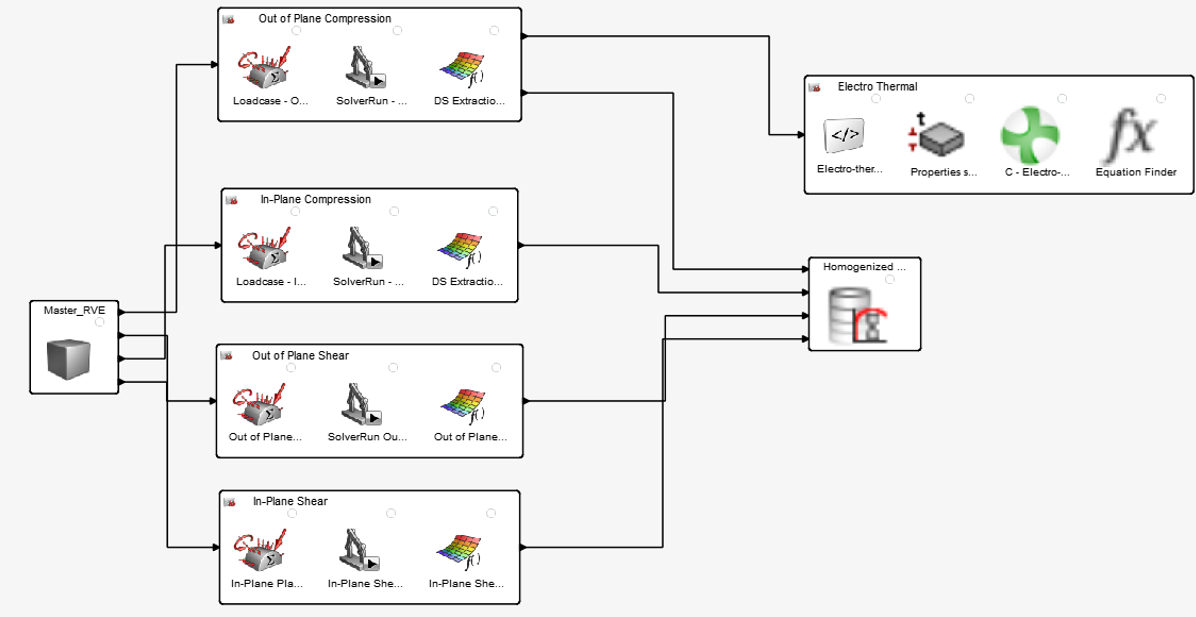

  1. 具備快速微觀尺度模型建立的自動化工具,能快速完成材料均質化的步驟。
  2. 整個電池包模組建構在HyperWorks各領域的Solver與原廠開發的材料副程式上,可以使用HyperWorks一條龍的解決方案,不需要與第三方有限元素求解器搭配,降低客戶學習與軟體採購的負擔。
